【专利】一种太阳能和CO2热泵恒温供水系统用的集热蒸发器(专利号:201921508990.4)

专利号：201921508990.4
专利状态：有权
专利类型：[实用新型]
专利申请人：上海贵鸣新能源科技有限公司
专利分类号：F25B39/02(20060101)

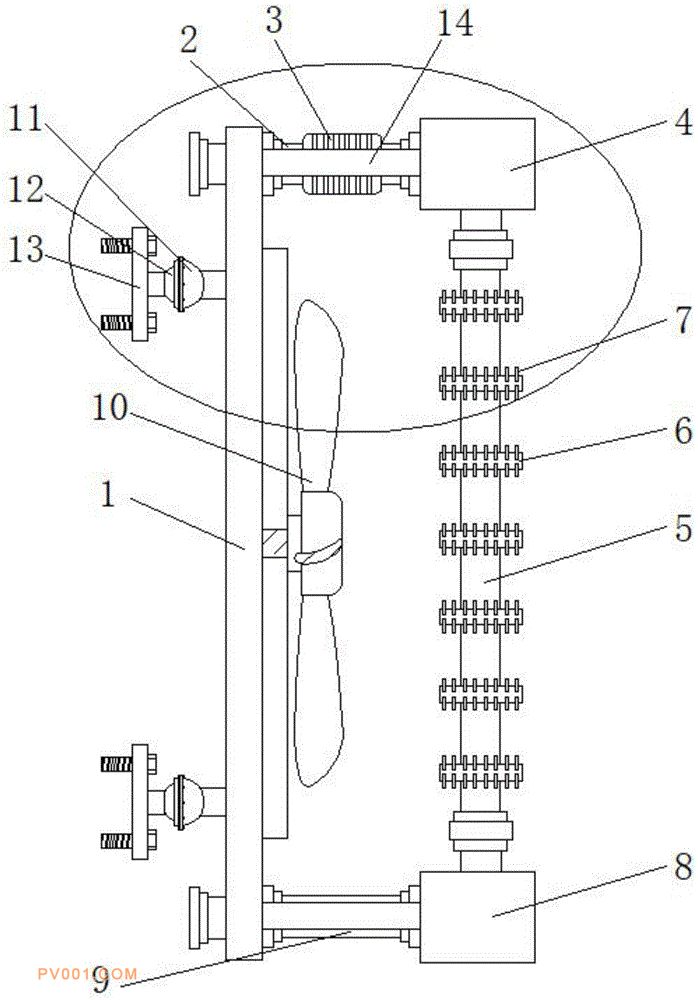

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型公开了一种太阳能和CO2热泵恒温供水系统用的集热蒸发器，包括底板，所述底板侧壁顶部开有第一圆孔，且第一圆孔内壁套设有进油管，所述进油管外壁对夹设置有循环泵，且进油管一端连接有分液管，所述分液管底部外壁开有等距离分布的第一安装孔，且第一安装孔内壁均螺接有竖管，所述竖管外壁设有等距离分布的散热片，且散热片外壁顶部和底部处均设有等距离分布的垂直翅片，所述底板底部侧壁底部开有第二圆孔，且第二圆孔内壁套设有出油管。本实用新型适配太阳能和CO2热泵恒温供水系统的不规整外壁进行安装，避免加装垫块或开槽等复杂安装操作，提高安装便利性，大大增加了蒸发器的散热表面积，保障蒸发器散热效率。
