【专利】一种高压泵壳体的多工位通用型夹具(专利号:201921420739.2)

专利号：201921420739.2
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波杰达模具机械有限公司
专利分类号：B23Q3/08(20060101)

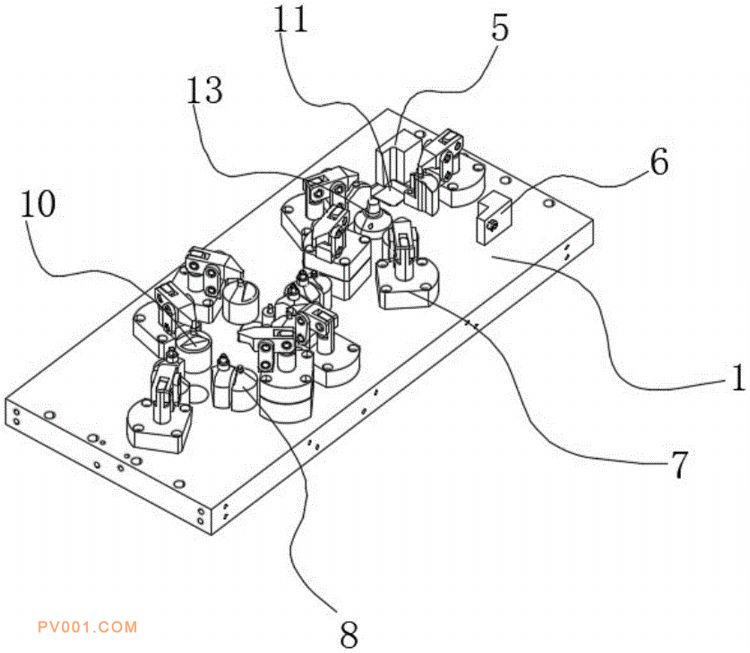

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型涉及一种高压泵壳体的多工位通用型夹具，包括底板，底板的上侧从左到右依次排列设置有第一正向夹持工位、第二正向夹持工位和反向夹持工位，上述夹持工位均包括呈三角形布置的三个油缸压紧件组成，油缸压紧件包括穿过底板的油缸和油缸上端的压板，压板的一端下方均安装有支撑座，第一正向夹持工位和第二正向夹持工位的三个油缸压紧件之间的位置布置有至少两个插孔定位座，该插孔定位座的上端安装有定位销，反向夹持工位内靠近底板一端的油缸压紧件的前后两侧分别安装前定位靠板和后定位靠板。本实用新型具有多个工位，可以对多个产品进行多角度地夹持，一次性可以对多个产品进行不同工序的加工，大大提高了生产加工效率。
