【专利】一种全自动化热泵热水一体机智能控制系统(专利号:201911359456.6)

专利号：201911359456.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：广州力王科技股份有限公司
专利分类号：F24H9/20(20060101)

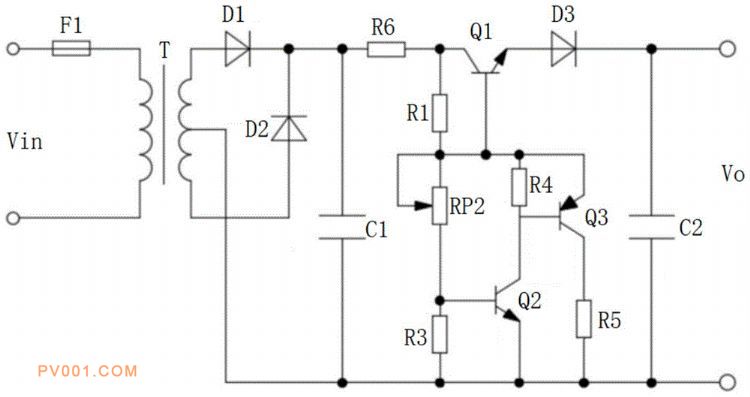

专利摘要：公开（公告）日:2020-05-12摘要:本发明涉及智能控制领域，公开了一种全自动化热泵热水一体机智能控制系统，包括冷水箱、热水箱、水泵、热泵机组和控制器，热泵机组与水泵连接，热水箱中设有温度传感器，控制器分别与温度传感器、水泵上所设的电磁阀以及热泵机组中的压缩机连接，热泵机组中蒸发器管所连的压缩机的输送管以及冷煤罐回收冷煤的输送管上均设有压力开关，控制器上设有单片机和稳压模块；稳压模块包括电压输入端、熔断器、变压器、第一二极管、第二二极管、第一电容、第一三极管、第一电阻、第二电位器、第三电阻、第四电阻、第二三极管、第三三极管、第三二极管、第二电容和电压输出端。本发明电路结构较为简单、成本较低、方便维护、电路的安全性和可靠性较高。
