【专利】一种自吸自冷却的加速过滤泵(专利号:201910427028.6)

专利号：201910427028.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：南阳理工学院
专利分类号：F04D9/02(20060101)

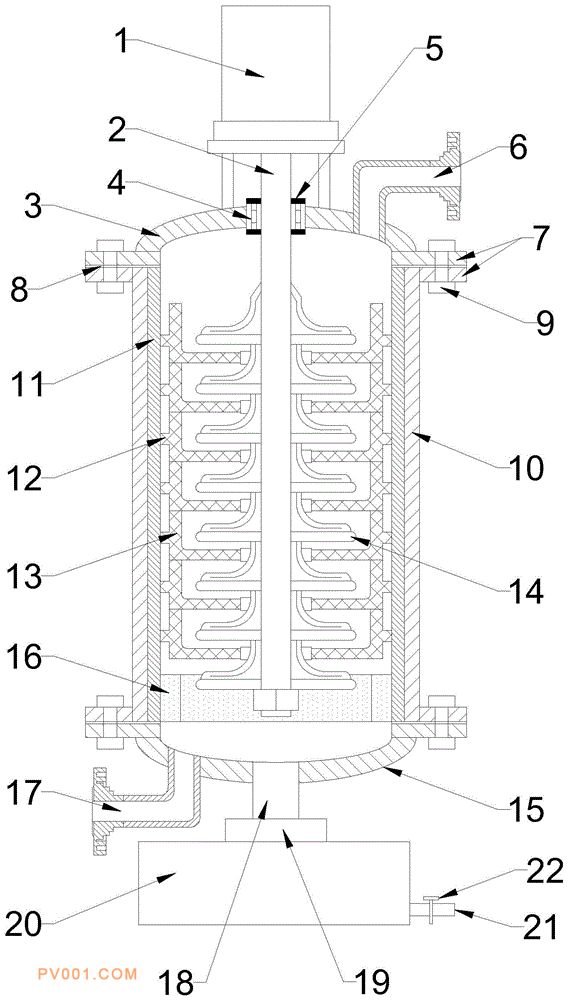

专利摘要：公开（公告）日:2020-05-12摘要:本发明公开了一种自吸自冷却的加速过滤泵，属于过滤泵技术领域，解决了现有泵体净化需要后续准备大量滤材，增加成本的问题，其技术要点是：包括顶盖、泵体和底盖，所述泵体内部设有过滤支架，过滤支架上等间距分布于若干滤网框，滤网框内安装有过滤网，相邻的过滤网之间设有叶轮，叶轮安装在输出轴上，通过将过滤网安装在输出轴的叶轮之间，在叶轮驱动液体自下而上加速流动时，过滤网对液体进行逐级过滤并实现热量传导，增加自冷却效率，而且，内磁环除铁质杂质，集渣孔、储渣罐收集杂质，在进行泵送过程中，液体完成逐级过滤处理以及自冷却操作，方便快捷。
