【专利】联合循环热泵装置(专利号:201910793215.6)

专利号：201910793215.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：李华玉
专利分类号：F25B30/02(20060101)

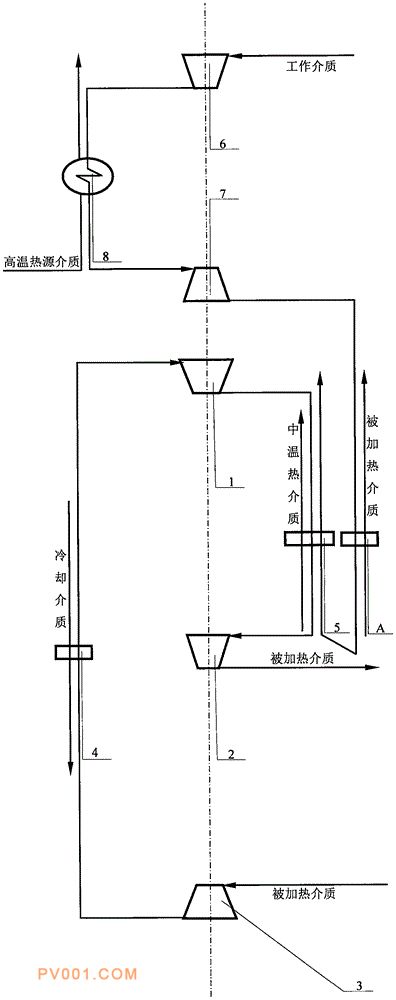

专利摘要：公开（公告）日:2020-05-12摘要:本发明提供联合循环热泵装置，属于动力、制冷与热泵技术领域。外部有被加热介质通道与膨胀机连通，膨胀机还有被加热介质通道经冷却器连通压缩机，压缩机还有被加热介质通道经热交换器连通第二压缩机，第二压缩机还有被加热介质通道与外部连通；外部有工作介质通道与第三压缩机连通，第三压缩机还有工作介质通道经高温热交换器与第二膨胀机连通，第二膨胀机还有工作介质通道经新增供热器和热交换器与外部连通；冷却器有冷却介质通道、热交换器有中温热介质通道、新增供热器有被加热介质通道、高温热交换器有高温热源介质通道分别与外部连通，膨胀机和第二膨胀机连接压缩机、第二压缩机和第三压缩机并传输动力，形成联合循环热泵装置。
