【专利】一种液压元件用手动泵阀块(专利号:201920976016.4)

专利号：201920976016.4
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉嘉仕德机电设备有限公司
专利分类号：F16K11/08(20060101)

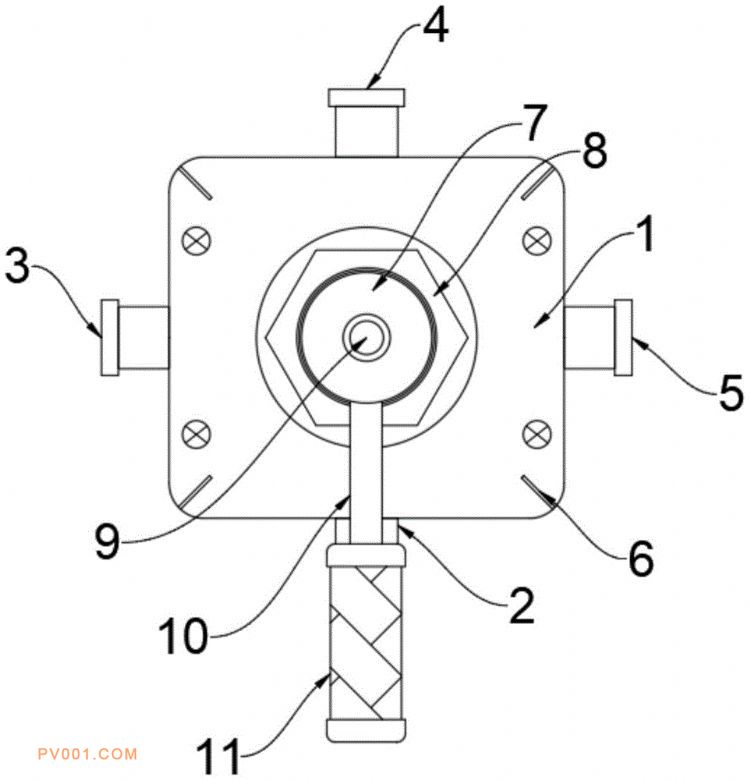

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型公开了一种液压元件用手动泵阀块，涉及液压阀技术领域，为解决现有液压元件用手动泵阀块的手柄因没有锁定机构，所以通常设置的比较紧，扳动费力，且不够稳定的问题。所述阀体的前端面上设置有第一流道，所述阀体的一侧设置有第二流道，所述阀体的后端面上设置有第三流道，所述阀体的另一侧设置有第四流道，所述阀体的上表面安装有转盘，所述转盘的外壁上安装有手柄，所述阀体的内部设置有阀芯，所述阀芯的内部设置有对接通道，所述第一流道、第二流道、第三流道和第四流道的一端设置有连接端头，所述阀体的外壁上设置有对位刻度线，且对位刻度线设置有四个。
