【专利】一种多级离心泵平衡盘的锁紧装置(专利号:201921218382.X)

专利号：201921218382.X
专利状态：有权
专利类型：[实用新型]
专利申请人：沈阳启源工业泵制造有限公司
专利分类号：F04D29/62(20060101)

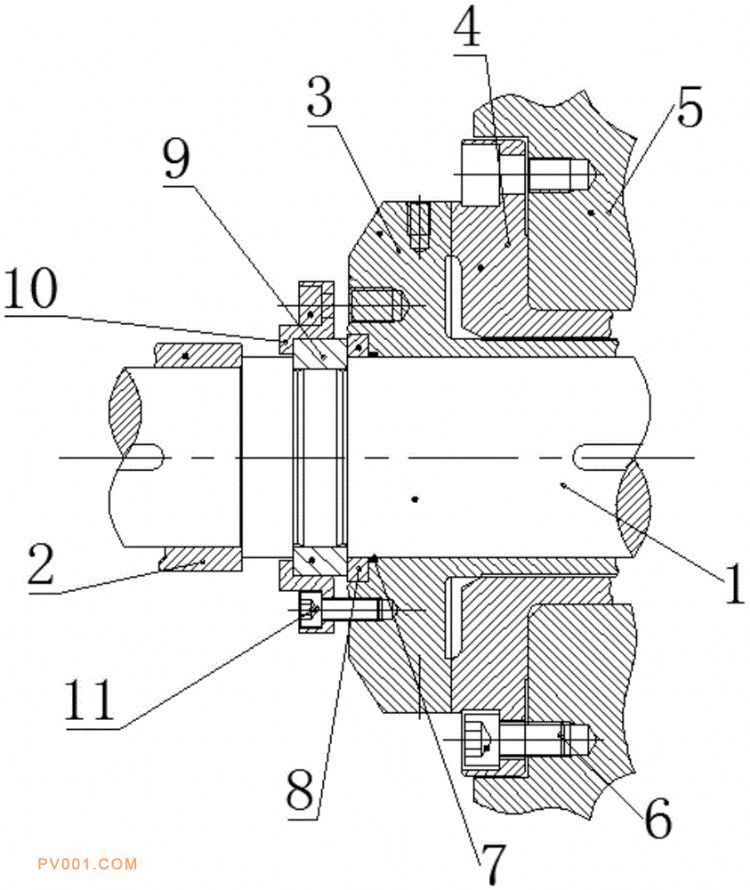

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型公开了一种多级离心泵平衡盘的锁紧装置，包括主轴，所述主轴的左环面上安装有机械密封轴套，其中一个所述第二螺钉槽内插装有第二内六角螺钉，所述第二内六角螺钉通过其中一个所述第二螺孔与平衡盘相连接，本实用新型涉及离心泵技术领域,该多级离心泵平衡盘的锁紧装置，就是针对多级离心泵平衡盘的锁紧问题，提出一种多级离心泵平衡盘的锁紧装置，加工时保证各个相关零件各自的尺寸即可，装配时平衡盘与平衡套的间隙的调节和机械密封压量的调整各自分开，大大的提高了装配进度，同时有一个更大的优点，就是在拉轴向串量时，不会因为有部分零件卡壳造成轴向出现“假量”的情况，提高了泵的安全运行系数。
