【专利】一种水冲真空泵组件(专利号:201921273712.5)

专利号：201921273712.5
专利状态：有权
专利类型：[实用新型]
专利申请人：滕州市悟通香料有限责任公司
专利分类号：B01D53/04(20060101)

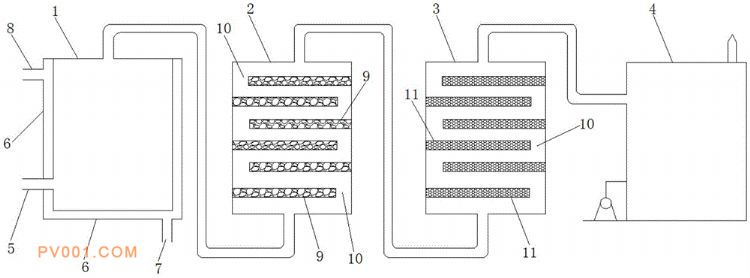

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型属于水冲真空泵技术领域,尤其涉及一种水冲真空泵组件，包括：第一罐体、第二罐体、第三罐体和水冲真空泵；第一罐体、第二罐体、第三罐体、水冲真空泵依次序通过管道连接；第一罐体的底部上设置有进气口；第一罐体的外壁上设置有夹套，且夹套上设置有冷媒入口和冷媒出口；第二罐体内设置有至少两层酸性气体去除层，其由填充在网板中的能够吸收酸性气体的分子筛组成，且酸性气体去除层与第二罐体内壁之间具有空隙；第三罐体内设置有至少两层碱性气体去除层，由填充在网板中的能够吸收碱性气体的分子筛组成。本实用新型的装置能够解决真空反应体系中产生的酸、碱气体或低沸点有机物聚积于水冲真空泵带来的问题，提高水冲真空泵的安全。
