【专利】踝泵运动训练器(专利号:201921350419.4)

专利号：201921350419.4
专利状态：有权
专利类型：[实用新型]
专利申请人：中国人民解放军总医院
专利分类号：A63B23/08(20060101)

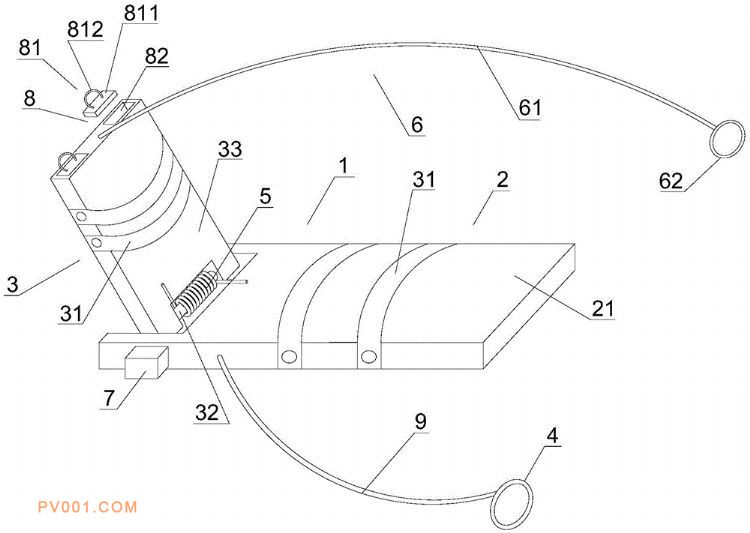

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型提供了一种踝泵运动训练器，涉及医疗器械技术领域，解决了现有技术中存在的患者在进行跎屈和背伸运动时，难以获知背伸和跎屈的角度是否满足训练要求，影响踝泵运动效果的技术问题。该装置包括提示结构、锻炼结构和角位移传感器，提示结构与锻炼结构为两个相互独立的部件且两者相连接，提示结构能放置在靠近人体头部的区域；锻炼结构的脚掌固定部与小腿固定部转动连接，角位移传感器设置于两者转动连接的位置处，当角位移传感器检测到脚掌固定部相对于小腿固定部的偏转角度位于预设背伸角度范围或者预设跎屈角度范围时，提示结构能发出提示音。本实用新型用于提供一种方便使用者获知踝泵运动角度是否符合要求的踝泵运动训练器。
