【专利】新型电子水泵石墨轴承(专利号:201921503851.2)

专利号：201921503851.2
专利状态：有权
专利类型：[实用新型]
专利申请人：绵阳新华内燃机股份有限公司
专利分类号：F04D29/046(20060101)

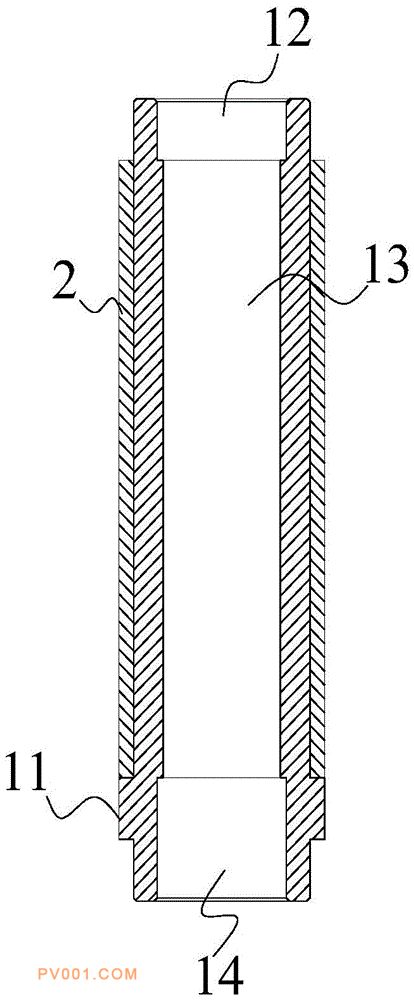

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型公开了新型电子水泵石墨轴承，包括石墨管，其中空内部依次为第一柱形段、第二柱形段和第三柱形段；所述第一柱形段、所述第二柱形段和所述第三柱形段轴向中心重合，所述第一柱形段和所述第三柱形段的直径均大于所述第二柱形段的直径；定位台阶，呈圆周形式安装在所述第三柱形段对应的所述石墨管外壁上；不锈钢套，安装在所述第二柱形段对应的所述石墨管外壁上；所述不锈钢套的轴向长度与所述第二柱形段的轴向长度一致，朝向所述定位台阶的一端端面与所述定位台阶接触。本实用新型提供了一种新型电子水泵石墨轴承，扩大石墨管两端内侧直径，增加不锈钢套和定位台阶，解决石墨轴承收缩变形问题，提高了产品成品率，降低了生产成本。
