【专利】一种给水泵平衡水管路(专利号:201921218702.1)

专利号：201921218702.1
专利状态：有权
专利类型：[实用新型]
专利申请人：沈阳启源工业泵制造有限公司
专利分类号：F04D29/041(20060101)

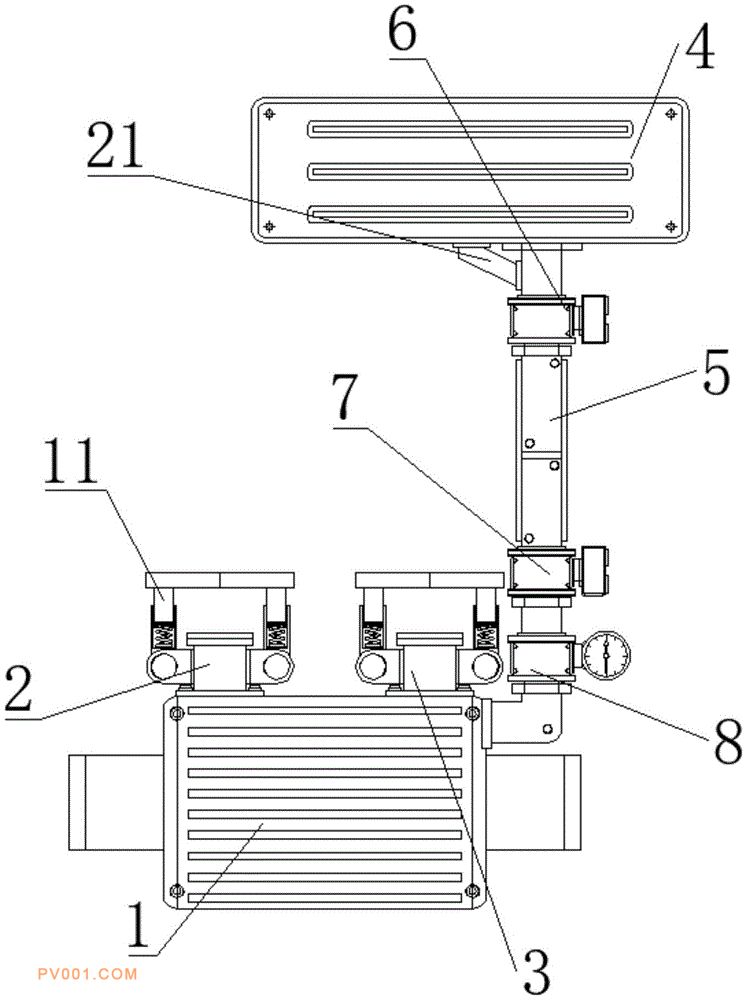

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型公开了一种给水泵平衡水管路，包括水泵，所述水泵上左侧处安装有进口，所述水泵上右侧处安装有出口，所述进口与出口上均安装有结构相同的卡紧密封结构，所述水泵顶部处安装有除氧器，所述除氧器与水泵之间安装有水管，所述水管上安装有截止阀，本实用新型涉及水泵技术领域,该给水泵平衡水管路，“平衡盘”像一个浮动的液体润滑轴承，在平衡轴向力过程中会有额定流量2％?8％的液体从平衡盘泄露出去，泄露出去的液体称之为“平衡水”，更严重的会产生汽蚀现象，造成运转噪音大，泵振动加剧，极大缩短了使用寿命。本设计方法是将平衡水通过管路接至除氧器，除氧器容积大泵入口垂直高度10米以上。
