【专利】一种太阳能即热热泵热水器(专利号:202010016790.8)

专利号：202010016790.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：北京建筑大学
专利分类号：F24H4/02(20060101)

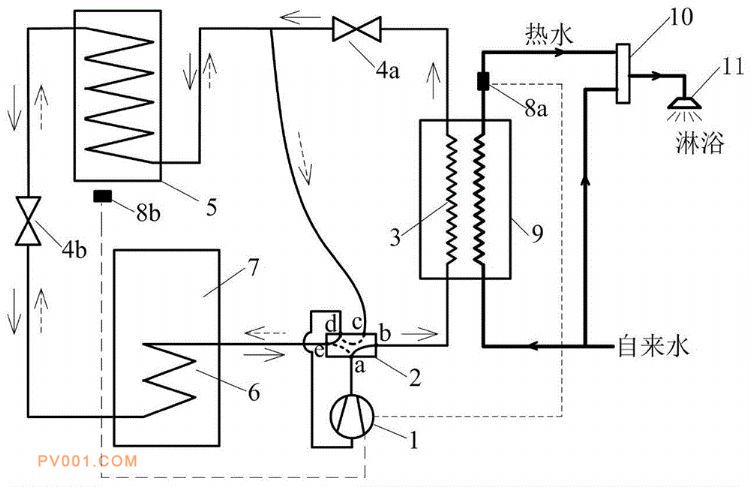

专利摘要：公开（公告）日:2020-05-15摘要:本发明提出了一种太阳能即热热泵热水器，所述热泵热水器包括：太阳能装置、带有五通换向阀的热泵循环系统和热水换热器；太阳能装置串接在热泵循环系统中供热膨胀阀与储热膨胀阀之间的管路上；热泵循环系统的冷凝器设置在所述热水换热器的内部；通过五通换向阀切换所述热泵循环系统的循环路径。本发明在洗浴时，将热泵循环系统切换至供热循环路径，利用热泵循环系统对热水换热器的水进行快速加热，实现即热，当不洗浴时，将热泵循环系统切换至储热循环路径，利用太阳能集热器及热泵循环系统对冷水箱内的工质进行加热，降低了太阳能集热器的集热温度，实现太阳能的有效利用，使太阳能热集热器的运行费率进一步降低，且规避了加热速度慢的技术缺陷。
