【专利】一种带自吸功能的多级离心泵(专利号:202010180626.0)

专利号：202010180626.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：浙江日井泵业股份有限公司
专利分类号：F04D9/02(20060101)

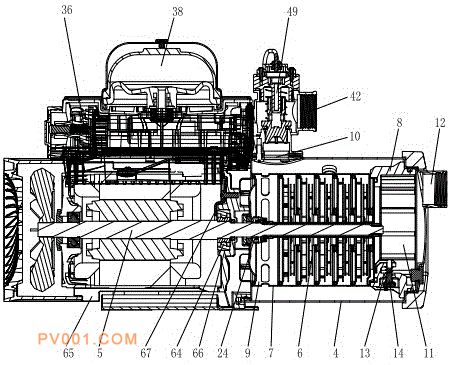

专利摘要：公开（公告）日:2020-05-15摘要:本发明公开了一种带自吸功能的多级离心泵，包括电机与泵体，所述泵体处于电机的前端，在电机的顶部设置电路控制装置,所述泵体包括泵壳、设置在泵壳内的与电机的转轴连接的多级叶轮、设置在多级叶轮的进口位置的进水罩以及设置在多级叶轮的出口位置的出水罩，所述进水罩形成的进水腔室与泵体的进水口贯通，出水罩形成的出水腔室与泵体的出水口贯通，所述出水腔室与进水腔室之间设有回流孔，所述回流孔处于出水腔室的底部，且在回流孔内设有自吸阀。本发明的带自吸功能的多级离心泵，它实现了自吸功能，并使得离心泵的整体性能提升。
