【专利】旋转驱动结构及具有上压块开闭驱动结构的蠕动泵泵头(专利号:202010064664.X)

专利号：202010064664.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：保定申辰泵业有限公司
专利分类号：F04B43/12(20060101)

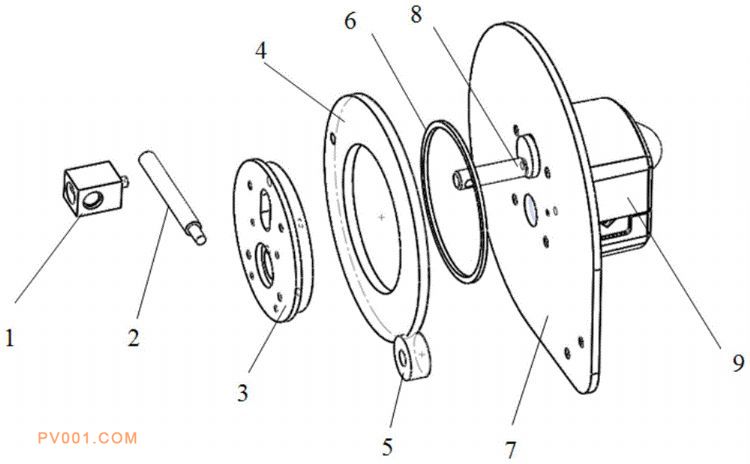

专利摘要：公开（公告）日:2020-05-15摘要:本发明公开了一种旋转驱动结构及具有上压块开闭驱动结构的蠕动泵泵头，属于旋转驱动装置以及蠕动泵技术领域。本发明旋转驱动结构包括摇杆、驱动盘、内衬盘、扳杆和滑块，摇杆穿过内衬盘，驱动盘套在内衬盘外并与内衬盘光滑接触，滑块上具有滑孔，扳杆的一端与摇杆固定连接，另一端穿过滑孔，滑块与驱动盘的盘面铰接；驱动盘相对于内衬盘转动时，带动滑块一起运动，从而使扳杆在滑块的作用下带动摇杆转动。本发明泵头应用了本发明旋转驱动结构，从而实现了对泵头上压块的自动驱动，提高了蠕动泵的自动化水平，是对现有技术的一种重要改进。
