【专利】一种给水泵汽轮机加装缸胀监视装置(专利号:201920879201.1)

专利号：201920879201.1
专利状态：有权
专利类型：[实用新型]
专利申请人：淮沪电力有限公司田集第二发电厂
专利分类号：F01D21/00(20060101)

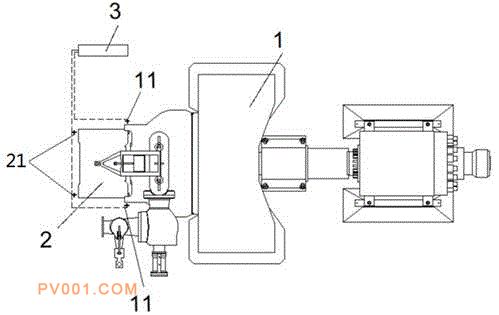

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型属于给水泵汽轮机运行监视技术领域，具体涉及一种给水泵汽轮机加装缸胀监视装置包括给水泵汽轮机前轴承座，仪表柜、设置在给水泵汽轮机前轴承座一端的气缸，还包括安装在给水泵汽轮机前轴承座和气缸前猫爪上的监视装置，所述监视装置包括：第一检测点，设置在气缸前猫爪径向左右两侧；第二检测点，设置在所述给水泵汽轮机前轴承座轴向的左右两侧；其中，所述第一检测点和第二检测点上均设有电涡流位移传感器，所述仪表柜内设有前置器和膨胀位移监视仪表，通过安装缸胀监视装置，实时监视小汽轮机在运行中的缸胀，判断滑销系统是否卡涩，保护小汽轮机不发生动静碰磨造成的小机跳闸。
