【专利】一种升温型双效吸收(专利号:202010040636.4)

专利号：202010040636.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：东北电力大学
专利分类号：吉林宏日新能源股份有限公司

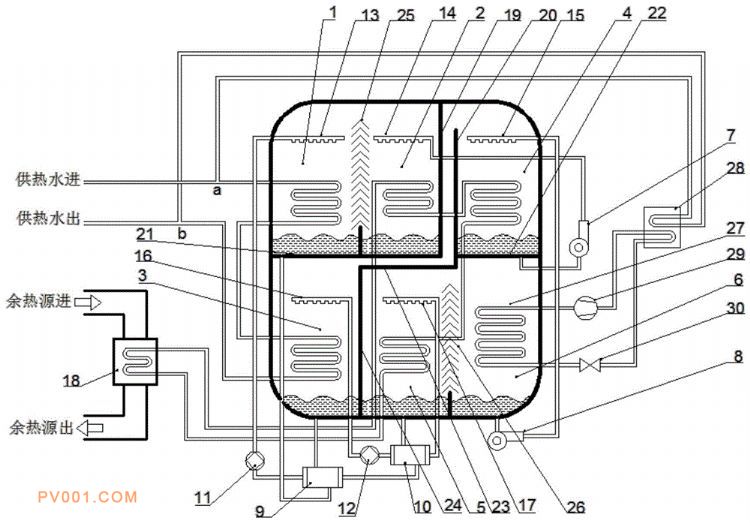

专利摘要：公开（公告）日:2020-05-15摘要:本发明公开一种升温型双效吸收?压缩耦合热泵余热回收系统，由双效吸收热泵单元和压缩热泵单元通过管线连接组成。双效吸收热泵单元具有高温蒸发器、低温蒸发器、高温吸收器和低温吸收器；压缩热泵单元的压缩蒸发器设置在双效吸收热泵单元的吸收冷凝器内部，与吸收冷凝器进行耦合，构成升温型双效吸收?压缩耦合模块；供热水通过与双效吸收热泵单元的吸收器和压缩热泵单元的压缩冷凝器进行换热获取高温热水；吸收热泵单元的余热换热器与低温热源水进行换热，回收低温余热的热量。本发明的效果和益处是该系统可利用40℃以上余热，将余热温度降至20℃以下，供热水由45℃升至70℃以上，实现余热深度回收利用和节能减排。
