【专利】可变工况运行的全热回收型吸收(专利号:202010040640.0)

专利号：202010040640.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：东北电力大学
专利分类号：吉林宏日新能源股份有限公司

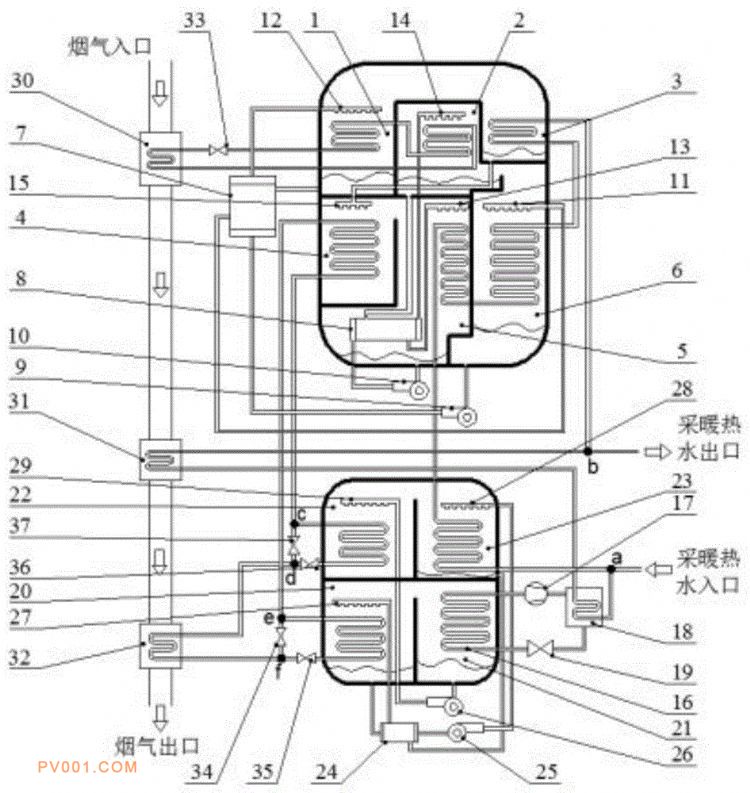

专利摘要：公开（公告）日:2020-05-15摘要:本发明公开一种可变工况运行的全热回收型吸收?压缩式耦合热泵系统合热泵系统，属于余热回收领域，包括双级吸收热泵单元、升温吸收热泵单元、压缩热泵单元、第一烟气换热单元、第二烟气换热单元、第三烟气换热单元和电磁阀组；压缩热泵单元的第二蒸发器与升温吸收热泵单元的第三冷凝器耦合构成升温吸收?压缩耦合热泵模块。根据供暖负荷变化，可通过控制各单元中溶液泵、冷剂泵、压缩机和电磁阀的启闭形成双级吸收热泵单元单独运行、升温吸收?压缩耦合热泵模块单独运行、双级吸收热泵单元和升温吸收?压缩耦合热泵模块联合运行三种运行模式，三种运行模式均能够将烟气从145℃降至40℃以下、采暖热水由45℃升至70℃以上，实现烟气余热梯级利用。
