【专利】一种潜水泵导流壳抛丸设备(专利号:201921538391.7)

专利号：201921538391.7
专利状态：有权
专利类型：[实用新型]
专利申请人：淄博宝来霖机械铸造有限公司
专利分类号：B24C3/04(20060101)

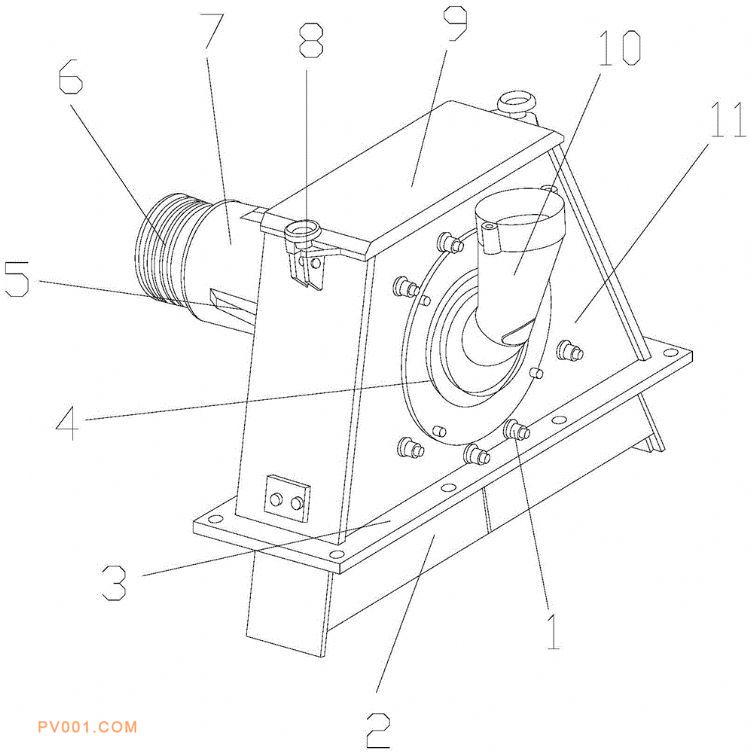

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型公开了一种潜水泵导流壳抛丸设备，其结构包括螺栓钉、抛砂丸底罩、固定板、密封环圈、连接架、皮带转轮、防护壳体、限位钉、上顶板、进丸管口、抛丸机体、驱动轴、稳定器、高效抛头装置、导入槽口、导流器、内衬护板，螺栓钉后端与抛丸机体内部螺纹相连接，本实用新型一种潜水泵导流壳抛丸设备，结构上传动机通过皮带条与皮带转轮相连接从而传输驱动的动力，进而带着驱动轴进行同步的高速运转，且两端安装的稳定器保障了在运行时候的稳定性，将抛砂丸通过进丸管口进入到抛丸机体内部开始进行运转，抛砂丸进入到内流环圈在通过分砂丸轮进行旋转高效的均匀的运转，从而在导流器内进行旋转的导流。
