【专利】上装式球阀阀座安装工装(专利号:201920419072.8)

专利号：201920419072.8
专利状态：有权
专利类型：[实用新型]
专利申请人：中核苏阀科技实业股份有限公司
专利分类号：B25B27/02(20060101)

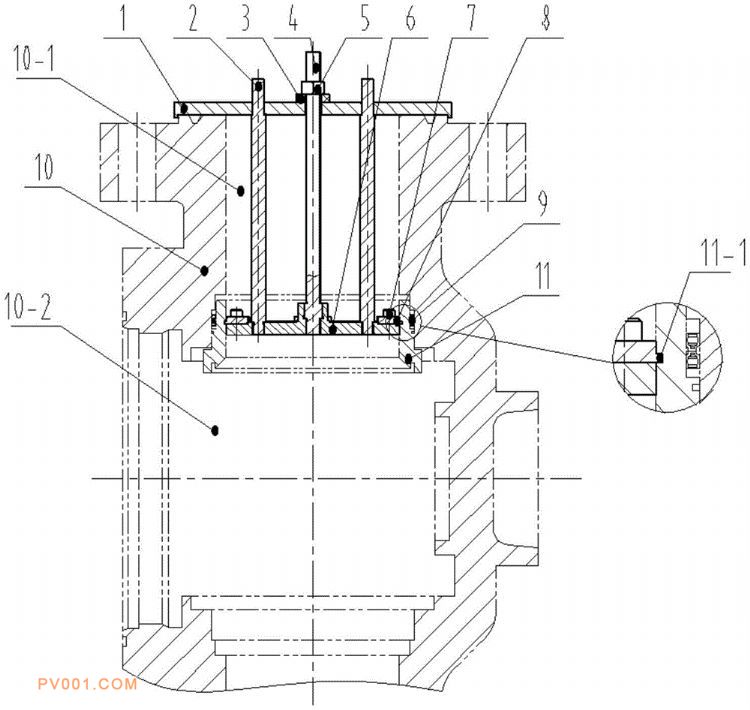

专利摘要：公开（公告）日:2020-05-22摘要:本新型属于阀门技术领域安装工装，具体涉及一种上装式球阀阀座安装工装。一种上装式球阀阀座安装工装，其中，包括平行设置的基座和拉紧板，基座和拉紧板之间设置若干导向杆和一个拉紧杆，拉紧杆的顶端设置拉紧螺母，基座上设置活节，所述的拉紧板设置在上装式阀体的上方，基座设置在阀体的空腔内，且基座上的活节将要安装的阀座定在阀体空腔的内壁上。本新型的效果是：(1)结构巧妙、易于操作。由于采用组合单元结构且设有减重观察孔，整体重量较轻，便于安装人员携拿，同时通过旋转拉紧螺母即可实现拉紧功能。(2)工装具有防切圈和限位功能。由于采用多个导向杆结构，保证拉紧过程平稳，可防止切圈情况发生，同时有限位结构防止过拉紧。
