【专利】一种翻板阀(专利号:201921695024.8)

专利号：201921695024.8
专利状态：有权
专利类型：[实用新型]
专利申请人：川北真空科技(北京)有限公司
专利分类号：F16K1/20(20060101)

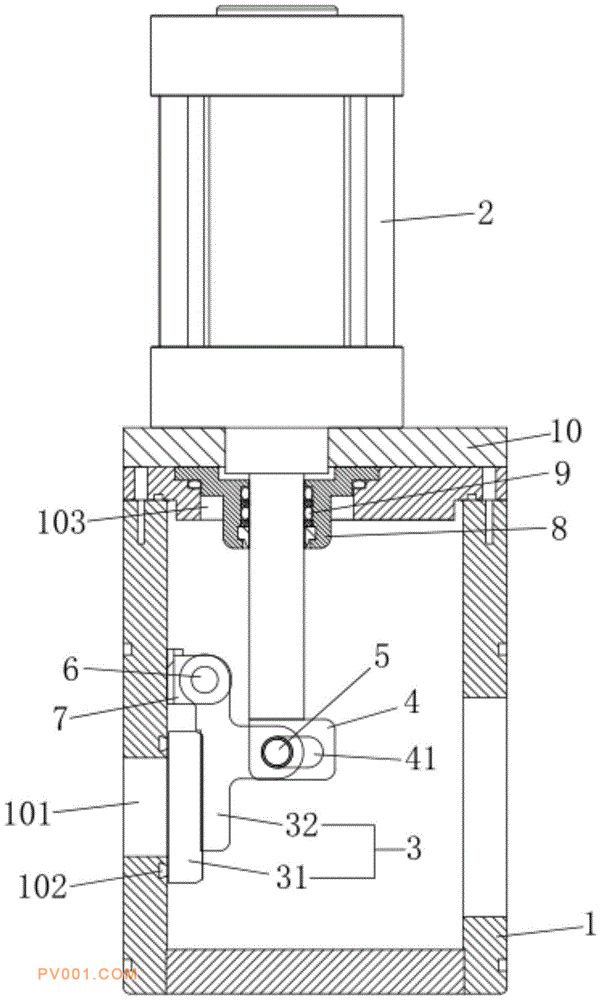

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种翻板阀，包括阀体，其内部具有阀腔，阀体上设有与阀腔贯通的阀门开口；直线驱动机构，安装于阀体且其伸缩端伸入阀腔内；阀板组件，置于阀腔内，连接在阀体内壁和直线驱动机构的伸缩端之间；阀板组件在直线驱动机构的作用下具有关闭阀门开口的关闭状态和开启阀门开口的打开状态；直线驱动机构的伸缩端上连接设有腰型孔的调整块，阀板组件活动连接在腰型孔和阀体之间。这种结构的翻板阀仅需要一个直线驱动机构就可实现阀板组件的快速翻转，而且阀板组件和直线驱动机构的伸缩端之间通过调整块连接的方式，可以将直线驱动机构的直线运动转化为阀板组件的翻转运动，具有零部件小、结构简单、易于维护、生产成本低的优点。
