【专利】一种能够有效降低漏油量的气控换向阀(专利号:201921213045.1)

专利号：201921213045.1
专利状态：有权
专利类型：[实用新型]
专利申请人：清河县永丰汽车零部件制造有限公司
专利分类号：F15B13/02(20060101)

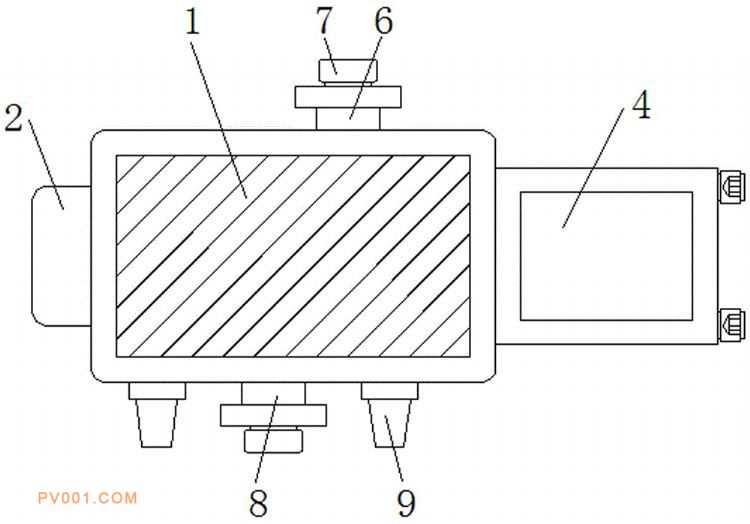

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种能够有效降低漏油量的气控换向阀，包括阀体、出气孔和固定板，所述阀体的左侧设置有堵头，且堵头和阀体的连接处设置有第一密封圈，所述阀体的右侧设置有连接件，且连接件和阀体的连接处设置有第二密封圈，所述出气孔设置于阀体的上方，且出气孔的外侧连接有挡盖，所述消音块的内壁上连接有垫块，所述固定板连接于阀体的后侧，且固定板的内部开设有安装孔。该能够有效降低漏油量的气控换向阀，阀体的后侧设置有固定板，且固定板上开设有安装孔，这样可以使阀体通过固定板与液压油缸相连接，从而可以减小液压油箱的承重量，使液压油箱的使用寿命加长，同时减少了一根高压油管，缩短了举升的距离。
