【专利】物料卸料阀(专利号:201921484460.0)

专利号：201921484460.0
专利状态：有权
专利类型：[实用新型]
专利申请人：张家港森美瑞机械有限公司
专利分类号：F16K1/22(20060101)

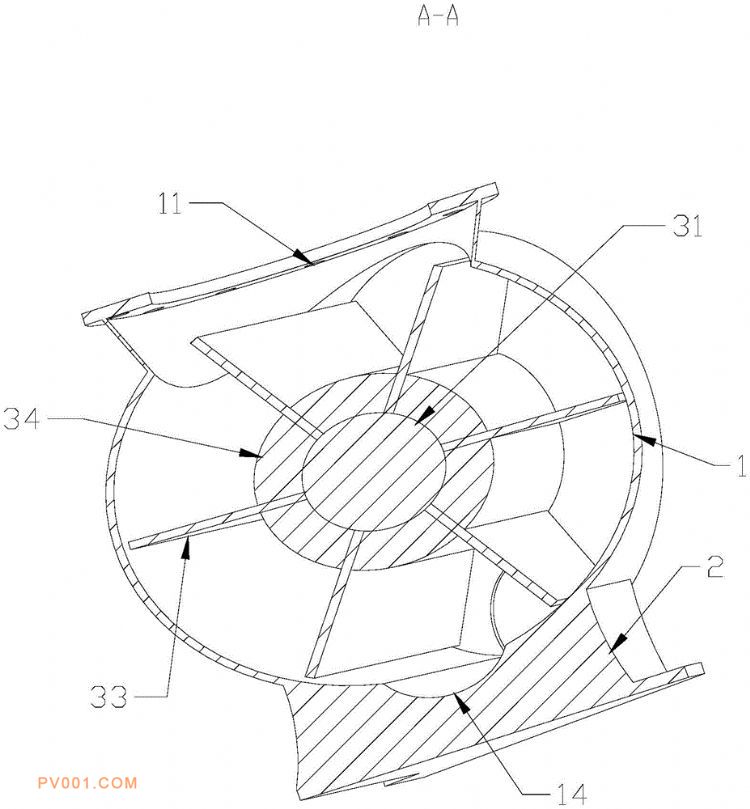

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种物料卸料阀，包括顶部设有进料口的阀体，所述阀体下端部的两侧分别设有用于连接吸风装置的吸风口、用于卸料的卸料口，所述吸风口、卸料口相对设置并位于同一水平面上。所述阀体内设有阀腔，所述阀腔内设有用于输送物料的叶轮轴组件。所述叶轮轴组件包括可转动的转轴，所述转轴的一端伸出所述阀腔并与固接在所述阀体外侧的驱动组件连接。所述转轴的侧壁上均布有多个叶片，相邻的两个所述叶片之间限定形成容置物料的独立腔室。任一所述独立腔室均可转动至与所述进料口连通且任一所述独立腔室均可转动至与所述吸风口、卸料口连通。本实用新型通过侧置的卸料口和与之对应设置的吸风口提高了卸料阀的卸料效率。
