【专利】一种手柄齿盘蝶阀(专利号:201921648980.0)

专利号：201921648980.0
专利状态：有权
专利类型：[实用新型]
专利申请人：济南迈克阀门科技有限公司
专利分类号：F16K1/22(20060101)

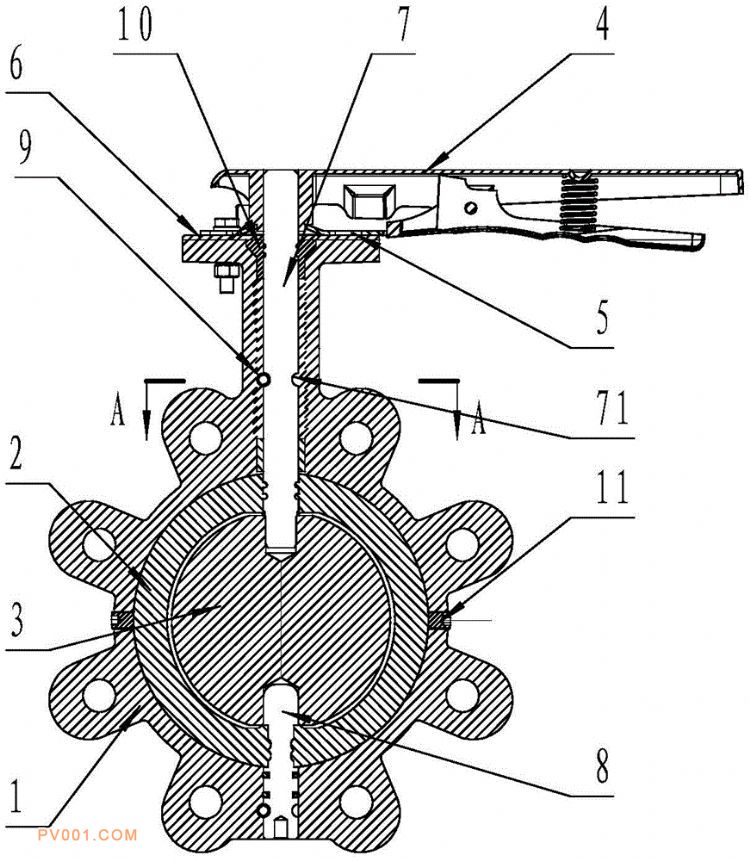

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种手柄齿盘蝶阀。一种手柄齿盘蝶阀，包括阀体、阀座、阀杆上转轴、阀杆下转轴，阀杆上转轴相对于阀体的转动限位装置，阀杆上转轴相对于阀体的转动限位装置为弹性圆柱销；还包括阀杆上转轴与阀体密封装置，阀杆上转轴与阀体密封装置为橡胶密封圈，还包括阀体与阀座纵向顶紧装置，阀体与阀座纵向顶紧装置为2个平端紧固螺钉。方便的实现了本实用新型手柄齿盘蝶阀阀体与阀杆上转轴的轴向密封连接紧固；方便的实现了阀杆上转轴的拆卸更换，提高了阀体与阀杆上转轴的轴向密封性；方便的实现了对损坏手柄齿盘蝶阀阀座拆卸更换，还消除了对环境的污染。
