【专利】一种用于自动往复气缸的气控阀(专利号:201920995912.5)

专利号：201920995912.5
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波全盛世纪气动科技有限公司
专利分类号：F15B13/02(20060101)

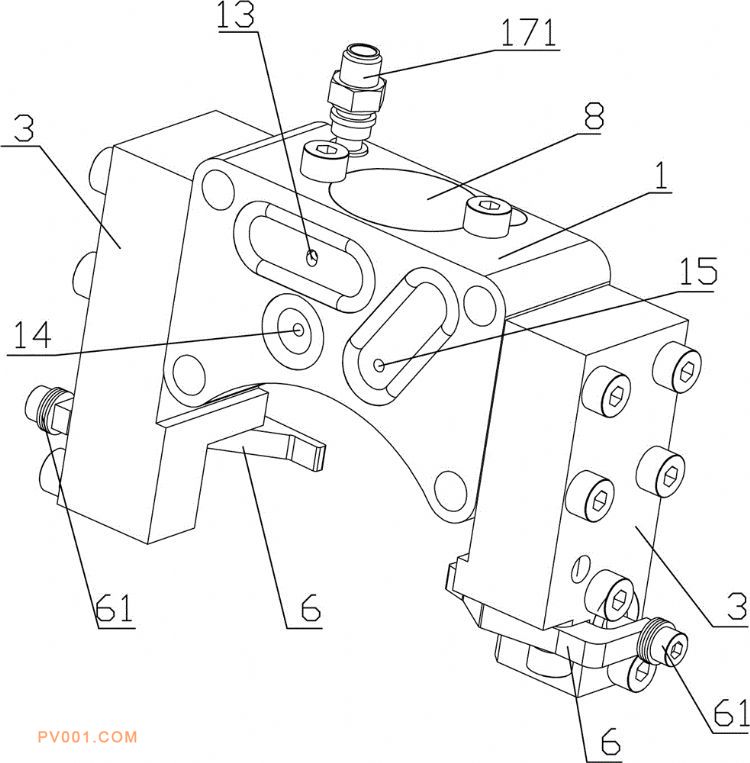

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型公开的一种用于自动往复气缸的气控阀，包括主阀体，主阀体内设有第一空腔和第二空腔，主阀体侧壁设有进口、出口L以及出口R，主阀体内滑动设有阀杆；主阀体两侧对称设有两个先导阀体，两个先导阀体内均设有先导腔，两个先导阀体侧壁均设有与先导腔联通的换向口，先导腔内滑动设有球面阀芯，球面阀芯密封换向口，先导腔内还设有弹簧，弹簧一端与先导腔侧壁相抵，弹簧另一端与球面阀芯相抵，先导阀体上活动设有阻挡块，阻挡块一端穿过换向口与球面阀芯相抵。本实用新型具备了结构简单、反应迅速、使用寿命长的优点。
