【专利】一种油井钻采用除砂压裂阀(专利号:201921321978.2)

专利号：201921321978.2
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏艾伦弗罗机械制造有限公司
专利分类号：F16K5/06(20060101)

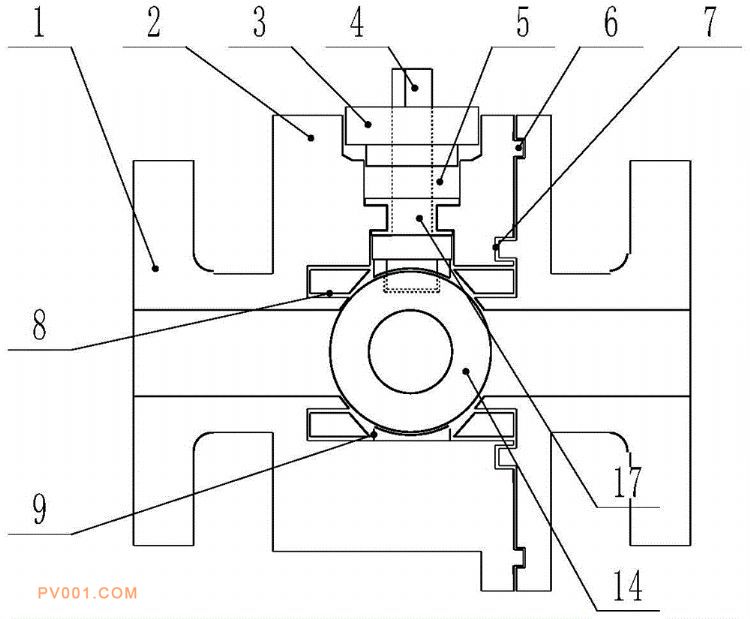

专利摘要：公开（公告）日:2020-05-01摘要:一种油井钻采用除砂压裂阀，包括阀体、连接块、支架、压盖、转轴、填料密封腔、密封圈、缓冲垫和球体，所述阀体包括第一阀体和第二阀体；所述第一阀体设有所述支架，所述支架内设有所述转轴，所述转轴一端与所述球体连接，所述转轴另一端套接有所述压盖，所述压盖、所述第一阀体和所述球体形成所述填料密封腔，所述第一阀体与所述球体的顶部和底部之间均设有所述缓冲垫和所述密封圈，所述密封圈与所述缓冲垫连接；所述第一阀体与所述第二阀体上均凸出所述连接块，所述第一阀体与所述第二阀体将通过所述连接块连接。本实用新型增加了密封性，减小了阀门的损坏率，同时有效保障安全，提高了生成效率。
