【专利】一种改进结构的节能型电液比例方向阀及其控制方法(专利号:201911349019.6)

专利号：201911349019.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：北京理工大学
专利分类号：F15B13/02(20060101)

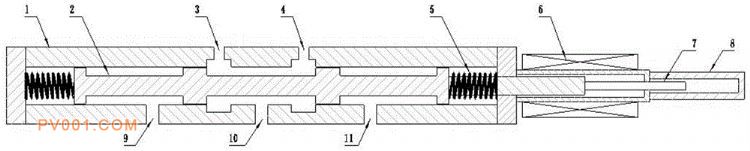

专利摘要：公开（公告）日:2020-05-01摘要:本发明公开了一种改进结构的节能型电液比例方向阀，该电液比例方向阀包括液压阀体、阀芯、比例电磁铁和位移传感器；比例电磁铁用于驱动阀芯在液压阀体内移动；位移传感器用于测量阀芯的位置；通过设计两个负载节流口、两供油口、一个回油口以及四个凸肩的尺寸及其位置关系，使得当通过其中一个凸肩对其中一个负载节流口的开口度进行控制时，另外一个负载节流口处于完全打开状态。本发明还提供了一种节能型电液比例方向阀的控制方法，针对四种工况进行了具体的控制设计。使用本发明，在一些工作状态下，根本不需要向其提供高压能源，而只需要向其提供低压能源防止执行机构一腔吸空即可，与现有的液压阀控系统相比，可以极大地节省液压能源。
