【专利】一种固定球阀(专利号:202010047183.8)

专利号：202010047183.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：苏州纽威阀门股份有限公司
专利分类号：F16K5/06(20060101)

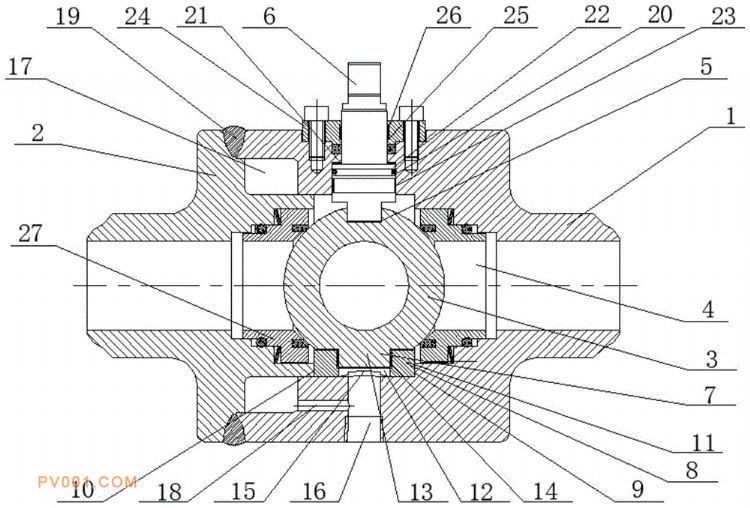

专利摘要：公开（公告）日:2020-05-01摘要:本发明涉及球阀技术领域，具体涉及一种固定球阀；其包括第一阀体和第二阀体，第二阀体与第一阀体焊接；球体安装在第一阀体和第二阀体焊接后形成的第一腔体中，球体通过阀杆和定位组件实现固定定位；第一阀体和第二阀体设有焊渣、焊气排污和排气通道；阀杆采用双轴承支撑；阀杆上的轴阶与第一阀体的第二安装孔上的限位台阶构成阀杆防吹出结构。本发明结构简单、焊缝较少、不易产生漏点；焊渣、焊气排污通道，可以有效减少应力集中和焊接变形，提高球阀使用寿命；防吹出结构简单可靠；阀杆的双轴承支撑，提高阀杆支撑刚度，减少阀门启闭阻力。
