【专利】一种节能型大容量直动式精密调压过滤阀(专利号:201921472104.7)

专利号：201921472104.7
专利状态：有权
专利类型：[实用新型]
专利申请人：威海中豪气动成套设备有限公司
专利分类号：F16K17/20(20060101)

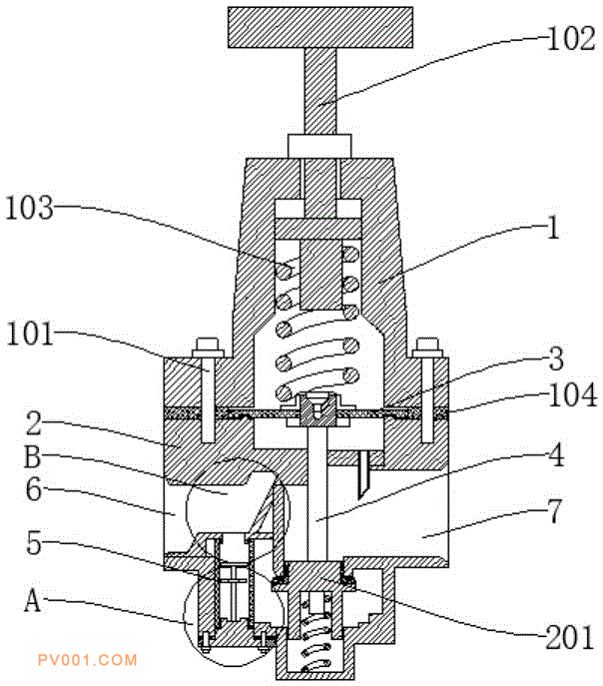

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种节能型大容量直动式精密调压过滤阀，包括上阀体；下阀体，连接在上阀体底壁上，螺纹连接在上阀体内部；阀杆，连接在膜片底壁上；进油口，设置在下阀体上；进油口（6）内壁上还连接有挡板（603），下阀体（2）内壁上开凿有蓄气孔（202），挡板（603）与蓄气孔（202）相匹配；滤芯，连接在下阀体内部，且下阀体底壁上连接有下盖，下盖顶壁上设置有卡台，卡台与滤芯相匹配，卡台顶壁上连接有连接杆，连接杆外壁上连接有连接套，连接套外壁上连接有涡轮叶片；本实用新型能够有效的降低调压阀在工作时容易产生振动和噪音，并且便于将调节阀进行拆卸安装，从而便于对调压阀内部进行清理，进而保证调压阀的正常工作和使用寿命。
