【专利】一种新型密封性良好的截止阀(专利号:201920653355.9)

专利号：201920653355.9
专利状态：有权
专利类型：[实用新型]
专利申请人：特阀江苏流体机械制造有限公司
专利分类号：F16K41/04(20060101)

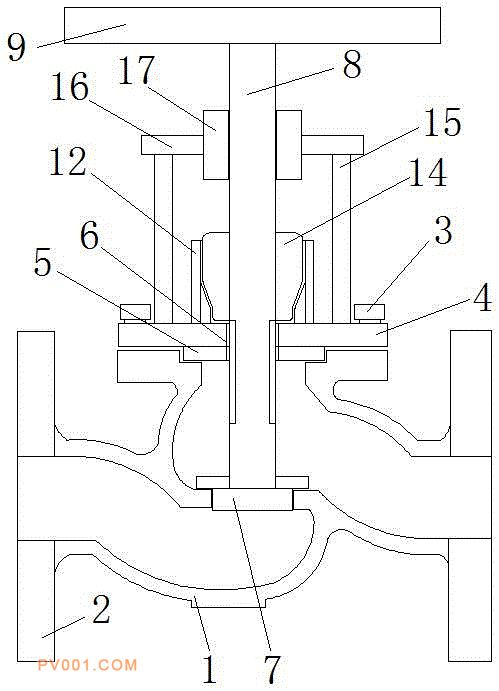

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种新型密封性良好的截止阀，包括阀体，所述阀体的两侧均设有连接环，所述阀体的顶部螺纹连接有螺栓，所述阀体的顶部通过螺栓固定安装有阀盖，所述阀盖的底面粘接有密封垫片，所述阀盖和密封垫片的中部贯穿开设有阀孔，所述阀体的内部设有阀瓣。该新型密封性良好的截止阀，通过阀杆的表面设置凹槽和密封垫套，使阀杆与阀孔接触密封性增强，通过设置限位管、密封管和密封柱，使阀盖顶部与阀杆之间密封性增强，且通过设置密封管和密封柱以及密封垫套均为氟橡胶材质，使阀盖与阀杆的结构之间得以抗震缓冲，且更耐腐蚀，达到了保障阀内与外部密封性的效果，实现了延长截止阀使用寿命的效果，降低了维护成本。
