【专利】供水管路节流阀开度指示装置(专利号:201921343310.8)

专利号：201921343310.8
专利状态：有权
专利类型：[实用新型]
专利申请人：山东文登抽水蓄能有限公司
专利分类号：国网新源控股有限公司

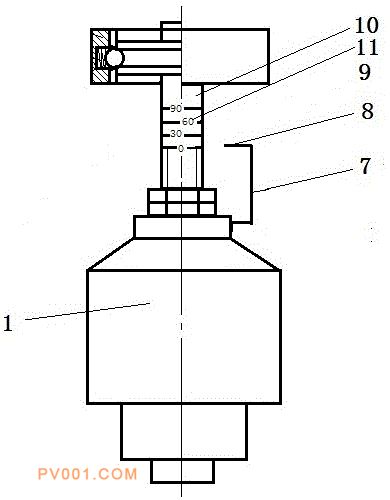

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种供水管路节流阀开度指示装置，包括阀体，其特征在于所述阀体上设有开度指示装置，其包括支架和指针，所述阀体的旋转轴的螺纹段上部的光杆段上轴向线性阵列设有开度刻度凹线和开度凹形数字线，所述开度刻度凹线呈环形，且沿旋转轴圆周环绕，所述支架下端经销钉与阀体固定连接，上端一侧与指针垂直固定连接，所述指针针尖与旋转轴相对，通过指针对应的开度刻度凹线和开度凹形数字线，即可知道阀体的开度，本实用新型由于采用上述结构，具有结构简单、查看方便等优点。
