【专利】控制阀(专利号:201921285718.4)

专利号：201921285718.4
专利状态：有权
专利类型：[实用新型]
专利申请人：绵阳富临精工机械股份有限公司
专利分类号：F16K11/085(20060101)

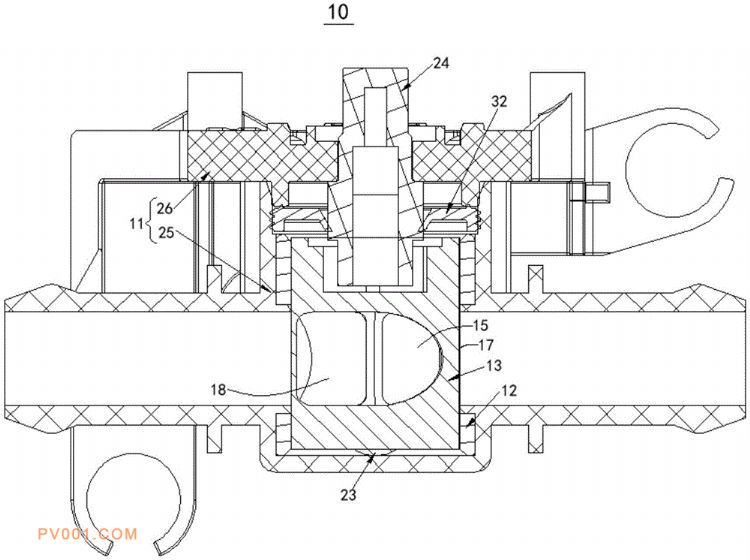

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及阀结构领域，旨在解决现有的控制阀的阀芯和阀壳容易相互摩擦损坏接触面导致泄露的问题，提供一种控制阀，其包括阀体、金属环以及阀芯。阀体设有阀腔以及连通阀腔的多个周向分布的通道口；金属环固定套设于阀腔内，并开设有分别对应各个通道口的多个侧孔；阀芯的外周面和金属环的内周面之间形成具备环形的微孔间隙的圆柱面转动配合，使得阀芯能够相对金属环转动；微孔间隙的宽度小于或等于0.1mm；阀芯内开设有贯穿其外周面的导流通道，且其外周面具有能够封闭或部分封闭其中一个侧孔的外弧面。本实用新型的有益效果是摩擦面磨损量少，且介质压力的存在，会使阀芯向该侧孔的方向压紧，从而避免接触从该侧微孔间隙泄露。
