【专利】一种防火止回阀(专利号:201921148869.5)

专利号：201921148869.5
专利状态：有权
专利类型：[实用新型]
专利申请人：广州市法玉环保科技有限公司
专利分类号：F16K15/03(20060101)

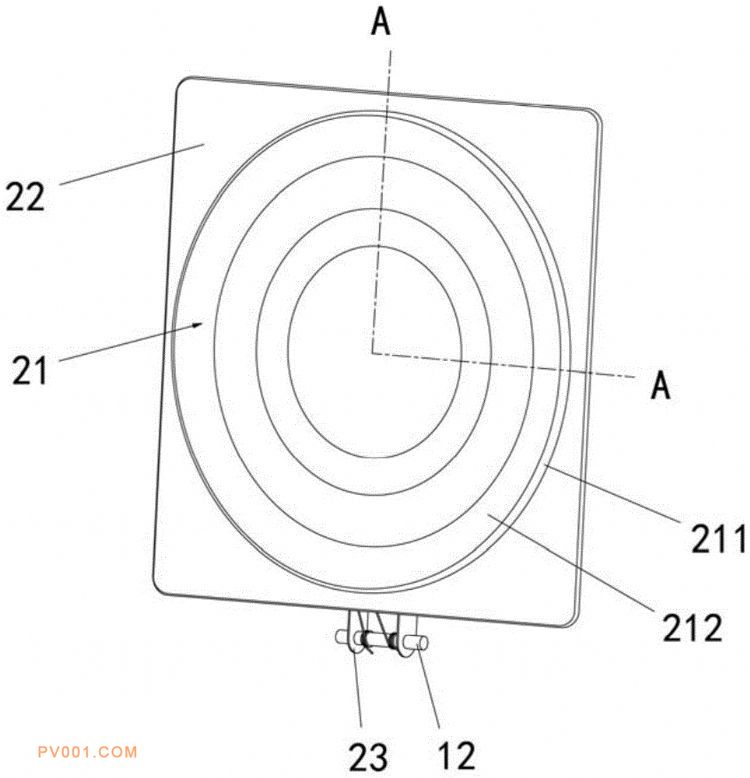

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型提供了一种防火止回阀，包括阀体、阀元件以及支撑部分，阀体内设置有排气通道，支撑部分形成在阀体内并位于排气通道中，阀元件可开合地设置在阀体上，阀元件包括阀片部分以及设置在阀片部分外周的导风部分；阀片部分设有环形座圈以及位于环形座圈内部的阀片主体，支撑部分具有配合面，阀元件处于关闭状态下，环形座圈贴合至支撑部分的配合面，使得阀片主体封堵排气通道以形成密封连接；阀体具有两个对向的侧壁，导风部分具有方形轮廓，导风部分的两侧边缘与两个侧壁之间间隙配合，阀元件处于打开状态下，两个侧壁与阀片部分、导风部分之间形成排气通道的流出口。本实用新型设置能够完全导风的阀元件，将气体顺畅排出，减小排出气体的阻力。
