【专利】一种具有分体式阀杆的高压针阀(专利号:201921242916.2)

专利号：201921242916.2
专利状态：有权
专利类型：[实用新型]
专利申请人：沅亨流体科技(昆山)有限公司
专利分类号：F16K1/38(20060101)

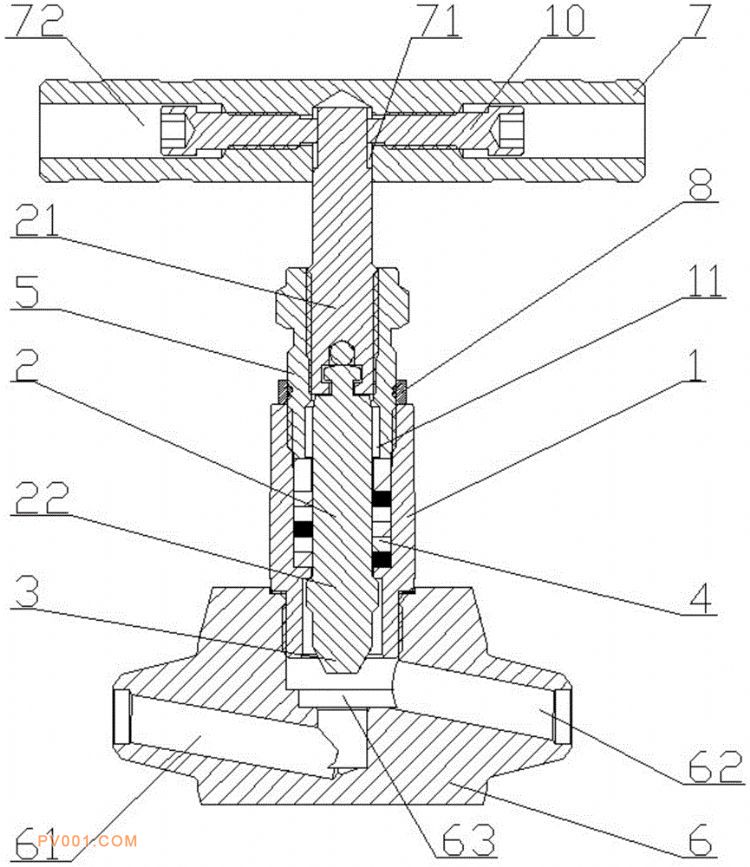

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及了一种具有分体式阀杆的高压针阀，包括阀体、阀杆、阀芯、填料螺母、填料、阀座以及手柄。阀座旋合、固定于阀体的下端部，且在其上开设有介质进口、介质出口以及用来适配阀芯的过渡腔。在阀体的内部开设有供阀杆插入的阀杆孔。填料内置于阀杆孔内，且围绕着阀杆的外侧壁进行填充。填料螺母借助于螺纹副旋合于阀杆孔内，且对填料进行压紧。阀杆与填料螺母之间亦借助于螺纹副进行旋合。阀杆设置为分体式结构，其包括上阀杆和下阀杆。这样一来，当通过旋动阀杆来调整高压针阀的通/断操作时，与此同时，填料施加一定的摩擦力至下阀杆的侧壁亦防止其发生旋转运动，使得下阀杆仅能进行轴向运动，进而大大地降低了填料的磨损速度。
