【专利】一种防火止回阀(专利号:201921148198.2)

专利号：201921148198.2
专利状态：有权
专利类型：[实用新型]
专利申请人：广州市法玉环保科技有限公司
专利分类号：F16K15/03(20060101)

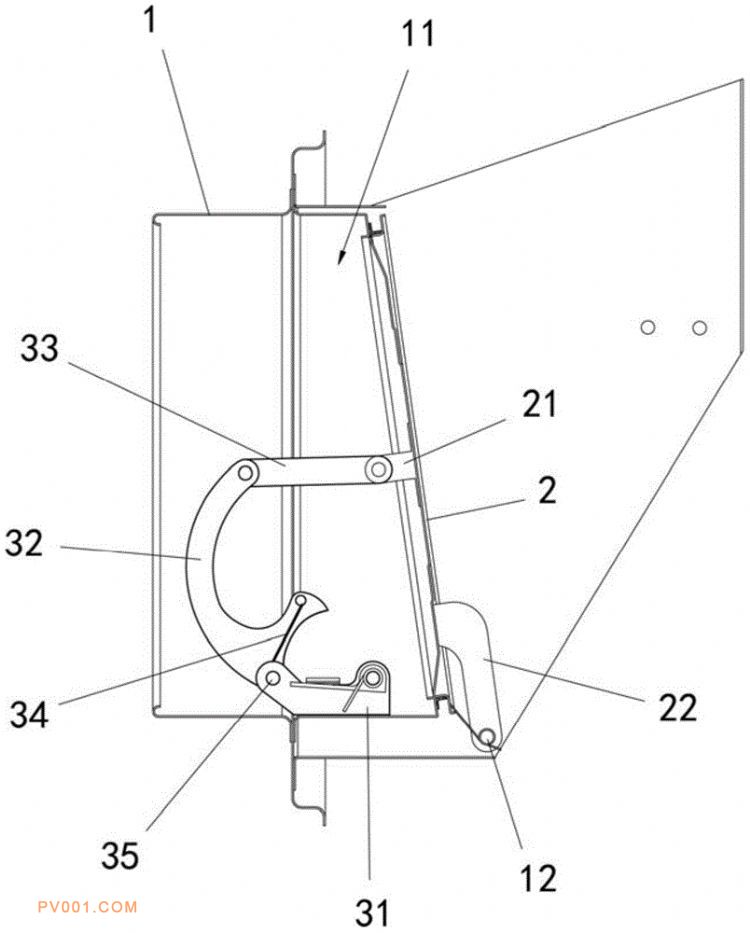

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型提供了一种防火止回阀，包括阀体、阀片和双连杆装置，阀片设置在阀体上，用于打开或者关闭阀体上的排气通道；双连杆装置包括固定座、第一连杆、第二连杆以及连杆扭簧，固定座设置在阀体上；第一连杆的首端铰接至固定座，第一连杆的末端铰接至第二连杆的首端，第二连杆的末端铰接至阀片；阀片处于关闭状态下，第一连杆与第二连杆的重心位于第一轴远离阀片的一侧；阀片处于打开状态下，第一连杆与第二连杆的重心位于第一轴靠近阀片的一侧。本实用新型利用第一连杆与第二连杆处于不同位置下具有不同方向的重力驱动趋势的作用，配合较小倾角的阀片，实现阀片顺畅的开启、关闭过程。
