【专利】带锁不锈钢闸阀(专利号:201920858217.4)

专利号：201920858217.4
专利状态：有权
专利类型：[实用新型]
专利申请人：温州捷顿阀门制造有限公司
专利分类号：F16K31/60(20060101)

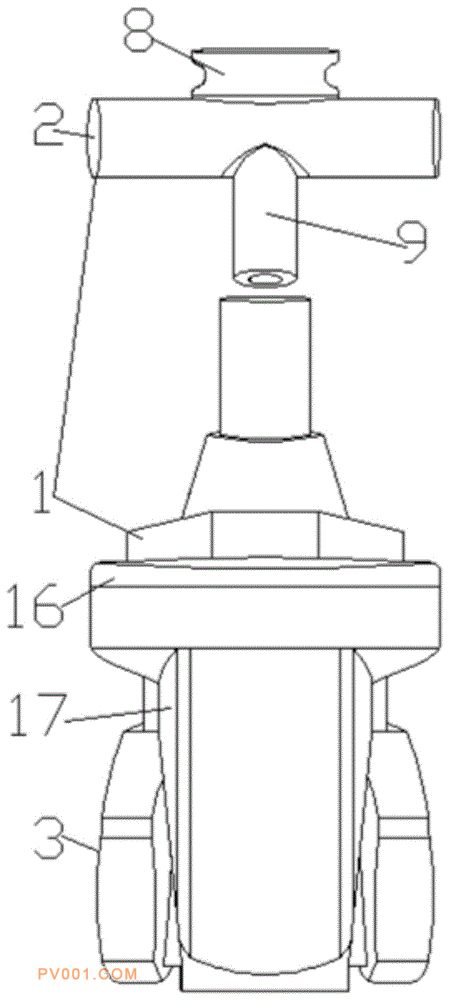

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了带锁不锈钢闸阀，包括闸阀本体、锁紧手轮、阀体、上阀盖以及下阀盖，锁紧手轮的中部设有螺纹腔，且锁紧手轮的顶端开有圆环槽，圆环槽的内部装有螺旋弹簧，螺纹腔的两侧均设有弧形滑轨，且螺纹腔中的螺纹与阀杆的上端部螺纹连接，圆环槽的内壁由弧形滑轨的外壁形成，且圆环槽的顶端面位置与提拉手柄的底端面同心，螺旋弹簧的一端与圆环槽的内底端面固定连接，且螺旋弹簧的另一端与提拉手柄的底端面固定连接，该种带锁不锈钢闸阀，通过设置锁紧手轮的简单结构实现了巧妙又良好对闸阀的锁定功能，其中利用提拉手柄与螺旋弹簧拉伸手柄，在弧形滑轨与锁紧空心柱的滑动结构下，实现对空心柱的手动升降。
