【专利】一种ABB智能阀门定位器专用失气锁气阀(专利号:201921450345.1)

专利号：201921450345.1
专利状态：有权
专利类型：[实用新型]
专利申请人：大连中和聚能自动控制系统有限公司
专利分类号：F16K11/07(20060101)

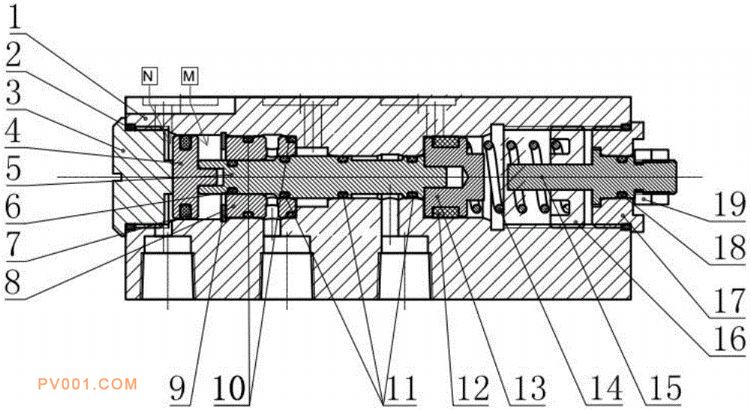

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开一种ABB智能阀门定位器专用失气锁气阀，通过设置阀体、前端盖、活塞、滑阀、套座、前弹簧座、压缩弹簧、调节螺栓、后弹簧座以及后端盖，可以根据实际工作状态需要，通过气路控制活塞、滑阀在阀体内的相对位置时，能够改变滑阀O型密封圈的密封状态，以实现执行器侧第一气口与定位器侧第一出气口之间的气路，以及执行器侧第二气口与定位器侧第二出气口之间的气路的导通或者阻断，实现气源有气时气路通畅，气源失气时气路闭锁，本实用新型通过密封圈密封气路出入口，直接与定位器本体相连，实现定位器断气保位功能，与采用管路连接气锁阀方法比较，既减少了漏气隐患点和外形体积，又降低了使用成本。
