【专利】一种高压风管止回阀(专利号:201921395014.2)

专利号：201921395014.2
专利状态：有权
专利类型：[实用新型]
专利申请人：山鹰国际控股股份公司
专利分类号：F16K15/03(20060101)

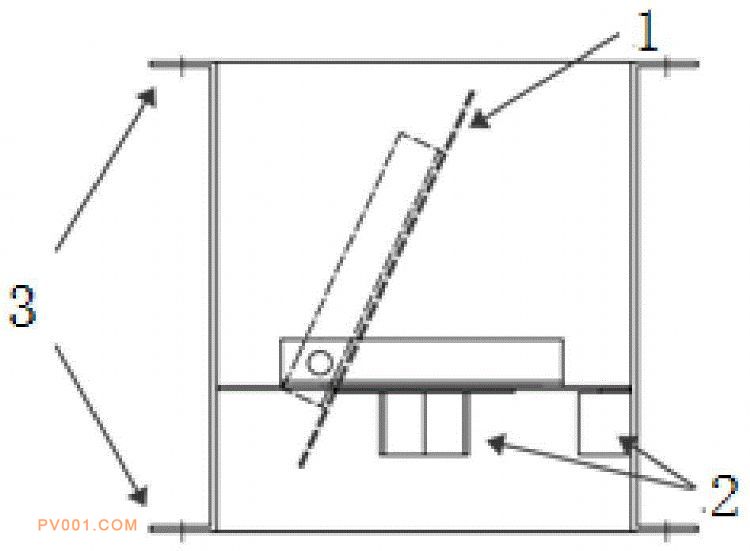

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种高压风管止回阀，属于风管辅助设备领域。针对现有技术中高风量高风压的风管止回阀使用寿命低、结构复杂的问题，本实用新型提供一种高压风管止回阀，它包括设置在法兰上的阀体，所述阀体内部设置有通过连接件固定在阀体内部的阀板，阀板一端与连接件铰接，另一端自由延伸，阀体内部底端设置有与阀板自由延伸的一端接触的定位块与止口。本实用新型通过阀板与连接件铰接，当止回阀有风通入时，阀板升起，无风时阀板由于自身重力下落与定位块接触，通过阀板升起或下降动作实现风管止回阀的单向通风，无需借助其它辅助设备，且能在高风量高风压的情况下稳定工作，整体使用寿命较高，还具有结构简单、设计合理、易于制造的优点。
