【专利】一种高压输水管道上的有压微量排气阀(专利号:201920815603.5)

专利号：201920815603.5
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉大禹阀门股份有限公司
专利分类号：F16K24/04(20060101)

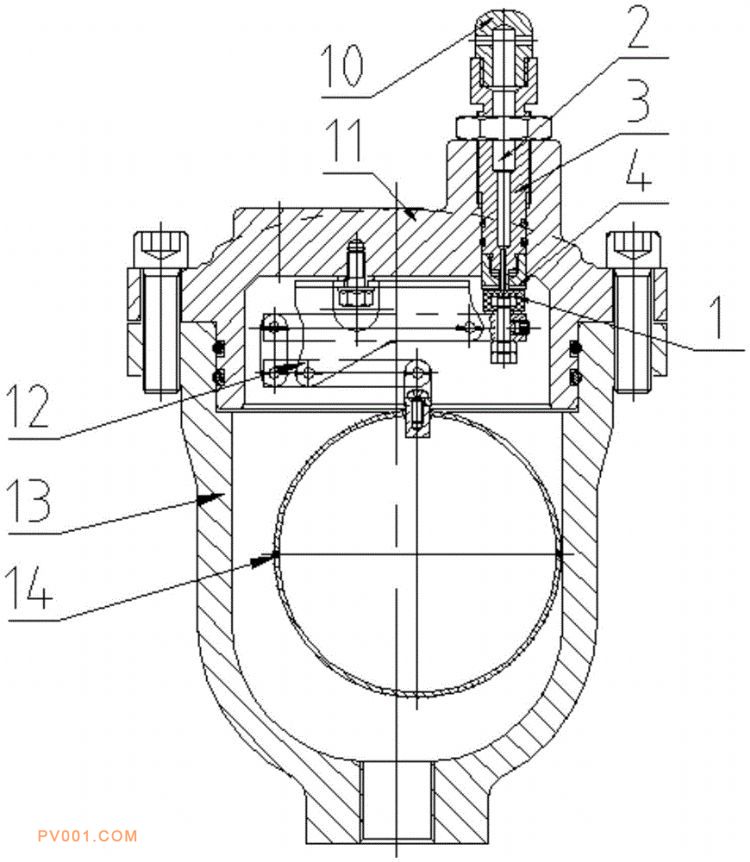

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种高压输水管道上的有压微量排气阀，其特征在于，包括阀芯以及设置于阀盖上的阀座组件，所述阀座组件内设有排气通孔，所述阀座组件下端在排气通孔周围设有与阀芯配合密封的第一密封面，所述阀座组件在第一密封面上方外侧设有与阀芯配合压紧的第二镂空面。阀座组件上设有第一密封面、第二镂空面，阀内低压时阀芯橡胶面与第一密封面接触实现密封；阀内高压时，阀芯在压力作用下继续向上压紧至与第二镂空面接触，第二镂空面既可对阀芯进行支撑，避免阀芯外侧的橡胶面朝上形变导致损坏，又可避免与阀芯大面积整体接触导致开启压力较大，保证阀芯开启的灵活性。
