【专利】一种阀瓣限位轴组件及其组成的阀瓣结构和阀(专利号:201921257911.7)

专利号：201921257911.7
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州纽威阀门股份有限公司
专利分类号：F16K15/03(20060101)

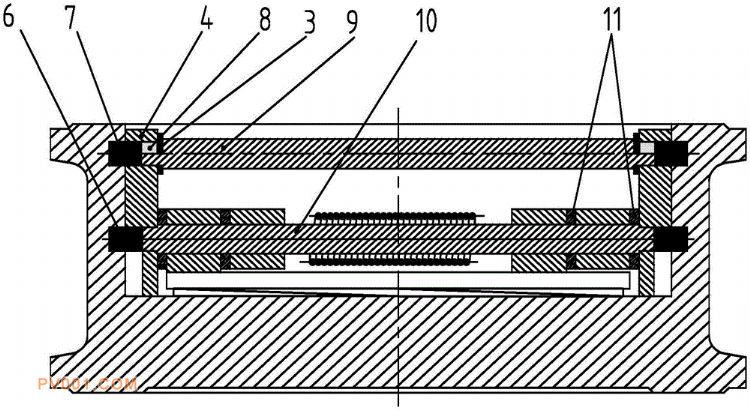

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及阀门技术领域，具体涉及一种阀瓣限位轴组件及其组成的阀瓣结构和阀。本实用新型的一种阀瓣限位轴组件，包括：阀瓣限位轴；至少一个支承座，支承座上具有第一安装孔，支承座上朝向阀瓣限位轴一侧的侧面上设置有与第一安装孔连通的横向通槽，阀瓣限位轴端部通过横向通槽移动到第一安装孔内；挡件，设在阀瓣限位轴端部，包括主体部和至少两个相对设置的延伸部，所述延伸部具有在所述阀瓣限位轴上的投影落在所述支承座朝向所述阀瓣限位轴一侧的第一状态，及在所述阀瓣限位轴上的投影至少部分落在横向通槽中的第二状态。本实用新型通过结构的设置简化了安装难度，且组装配件的结构更加简单，因而，制造更加简单，成本更加低廉。
