【专利】一种具有手柄的球阀(专利号:201921448534.5)

专利号：201921448534.5
专利状态：有权
专利类型：[实用新型]
专利申请人：替科斯科技集团(天津)通用阀门有限公司
专利分类号：F16K31/60(20060101)

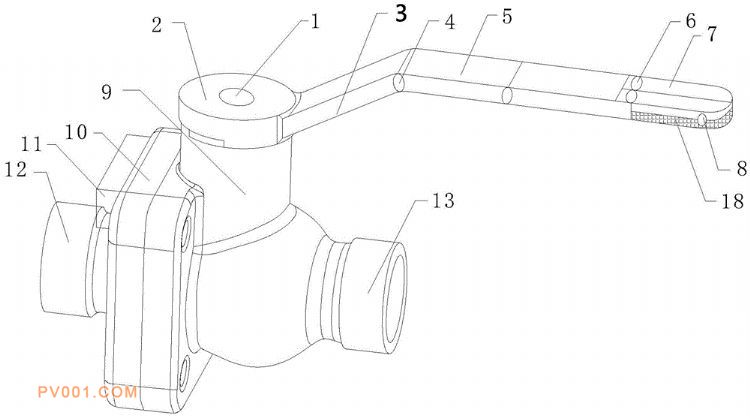

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种具有手柄的球阀，所述固定盖的上表面内嵌有转动轴A，所述固定盖的侧表面固定连接有固定条，所述固定条远离所述固定盖的一端固定连接有转轴，所述转轴的折叠角度为九十度，防滑折叠板通过所述转轴与所述固定条相连接，所述固定装置包括有固定板、转动轴B、螺纹孔与磁力条，所述固定板通过转动轴B与所述防滑折叠板相连接；有益效果：通过转动轴B的作用，将两个固定板打开，将固定板内嵌在凹槽的内部，将螺纹孔与固定孔进行对准对其，随后将螺纹杆插进固定孔与螺纹孔的内部，使得固定板进行固定，随后关上保护壳，通过锁孔与锁的作用，将保护壳锁上，防止外来人员随意关闭球阀。
