【专利】室外消火栓取水阀锁止装置(专利号:201921522312.3)

专利号：201921522312.3
专利状态：有权
专利类型：[实用新型]
专利申请人：唐山平升电子技术开发有限公司
专利分类号：F16K35/16(20060101)

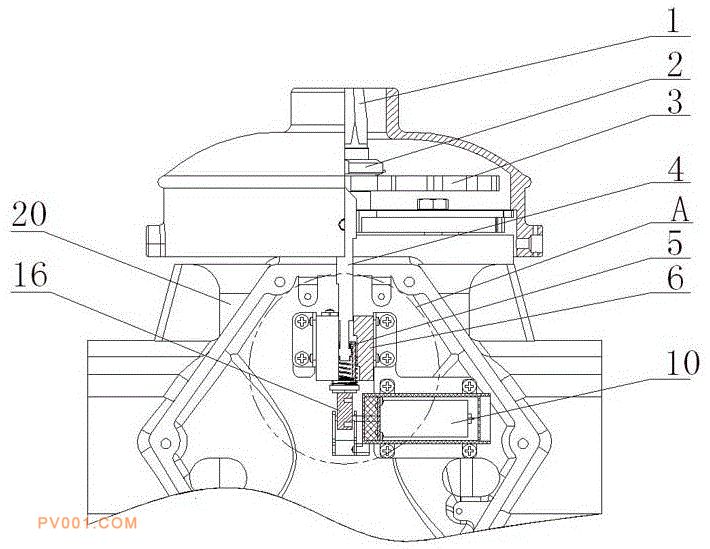

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及消火栓领域，尤其是一种室外消火栓取水阀锁止装置，包括阀杆，棘轮，固定座，栓体，棘轮安装在阀杆上，固定座安装在栓体上，固定座安装在阀杆的一侧，固定座的内部设置有推杆，推杆的外部套装有弹簧一，推杆上端设置有与棘轮轮齿对应的销子，销子的下端套装有弹簧二；固定座下方设置有防水外壳，防水外壳内设置有PCB板和电机，PCB板上设置有磁感应传感器，电机与PCB板连接，电机上设置有与推杆对应的偏心轮，偏心轮上设置有磁铁。本实用新型直接安装在栓体上，节省空间，电气元件全部密封安装，工作性能更加稳定。
