【专利】一种双向防火止回阀(专利号:201921148868.0)

专利号：201921148868.0
专利状态：有权
专利类型：[实用新型]
专利申请人：广州市法玉环保科技有限公司
专利分类号：F16K17/40(20060101)

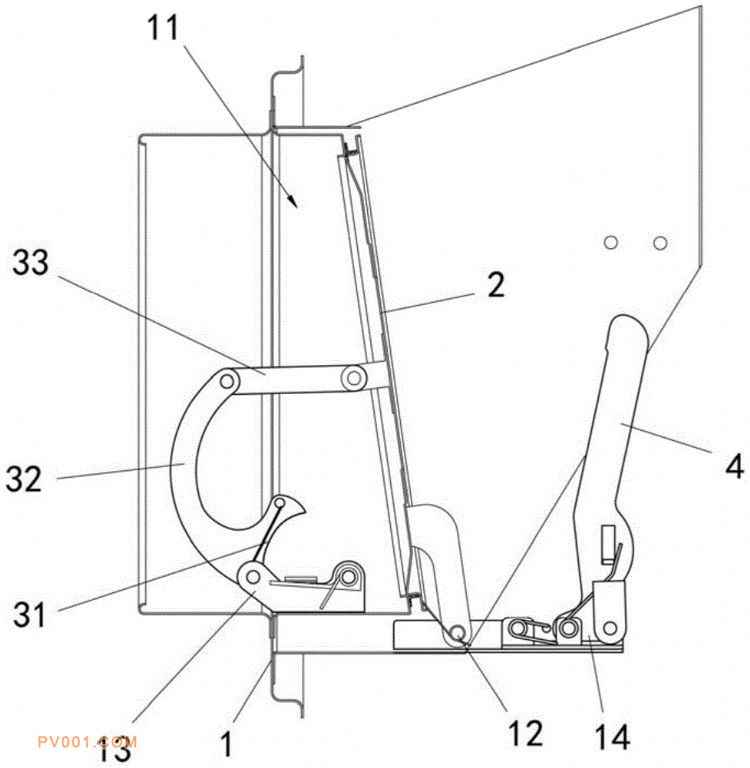

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型提供了一种双向防火止回阀，包括阀体、阀片、设置在阀片内侧的偏拉连杆以及设置在阀片外侧的偏压连杆；阀体设置有内锁紧片、内熔断片以及第一扭簧，内熔断片相对阀体固定，内锁紧片设置为被内熔断片限位，偏拉连杆的一端转动连接至阀片，另一端转动连接至阀体并压紧第一扭簧，内熔断片发生熔断动作后，内锁紧片位移至抵靠在偏拉连杆上；阀体设置有外熔断片以及第二扭簧，外熔断片相对阀体固定，偏压连杆的转动端铰接至阀体，其设置为被外熔断片限位并压紧第二扭簧，外熔断片发生熔断动作后，偏压连杆转动至其自由端抵接在阀片上。本实用新型通过设置分别位于阀片内外两侧的偏拉连杆与偏压连杆，分别实现阀片的内外两个位置的防火功能。
