【专利】一种复合式空气阀(专利号:201921411594.X)

专利号：201921411594.X
专利状态：有权
专利类型：[实用新型]
专利申请人：上海东方威尔阀门有限公司
专利分类号：F16K31/18(20060101)

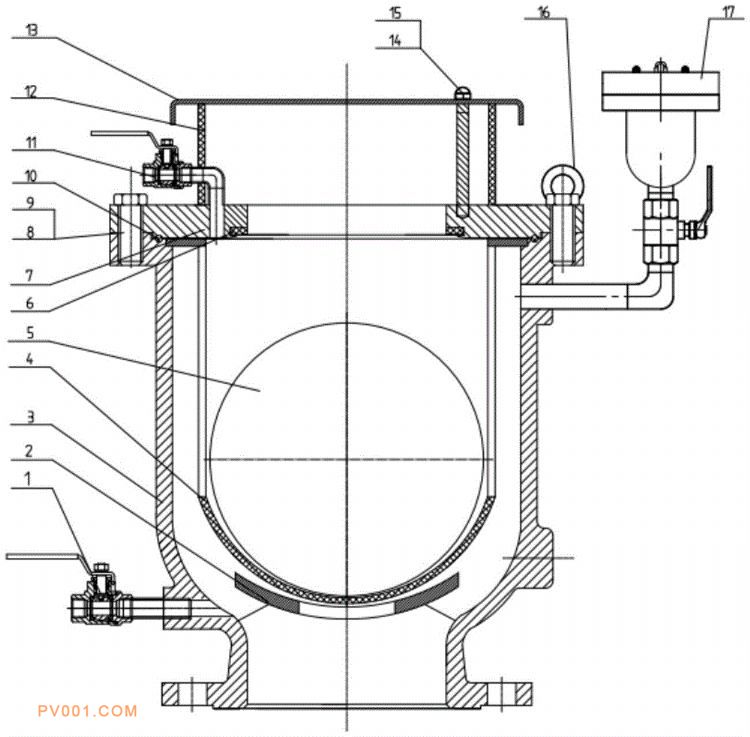

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了复合式空气阀技术领域的一种复合式空气阀，包括阀体，阀盖、浮球装置、浮球保护网、防护网、排气罩、微量排气组件、排污组件、清洗组件，阀腔底部铸造有缓冲板，所述缓冲板与阀腔同轴向，所述阀盖与介质入口同轴向，所述浮球保护网设置在阀腔内，所述浮球保护网与阀体同轴向，所述浮球保护网是由圆形平板、四根立柱和过滤网焊接而成，所述防护网为圆形过滤网焊接而成，所述防护网和阀盖同轴向，由于浮球保护网采用平板加立柱加过滤网的焊接形式既能保证在管道冲水后的排气过程中形成顺畅的排气通道，又能在水中的气体排完之后保证浮球上升到正确的密封位置不会引起泄露，在使用中可以过滤掉管道中剩余的杂质。
