【专利】一种提高微流量精度的三通调节阀(专利号:201921578540.2)

专利号：201921578540.2
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江恒森实业集团有限公司
专利分类号：F16K27/08(20060101)

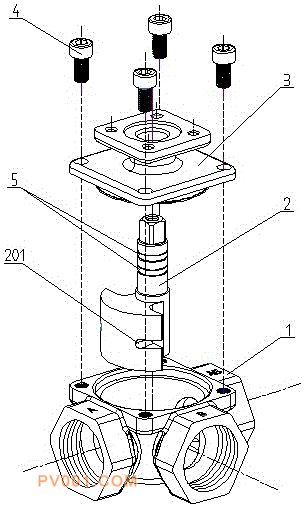

专利摘要：公开（公告）日:2020-05-05摘要:一种提高微流量精度的三通调节阀，由阀体、阀芯轴、阀盖、螺栓、密封圈组成。阀体的三个端口呈丁字形分布，A端口与AB端口同轴布置，B端口则与A端口、AB端口的轴线垂直布置，阀体三个端口的交汇处设阀芯轴安装孔，阀芯轴安装孔的轴线与三端口轴线垂直；阀芯轴上设有作为开关阀门的偏置圆弧面，在阀芯轴的偏置圆弧区增设了缓和流量变化的导流槽，使得端口的流量特性曲线在始末段无论升或降均拥有一个相对稳定的斜率，即能够保证两端口流量的切换相对平稳，从而有效地提高了微流量精度的控制。
