【专利】一种新型内高压节能阀门(专利号:201921442062.2)

专利号：201921442062.2
专利状态：有权
专利类型：[实用新型]
专利申请人：内蒙古新达科技股份有限公司
专利分类号：F16K31/12(20060101)

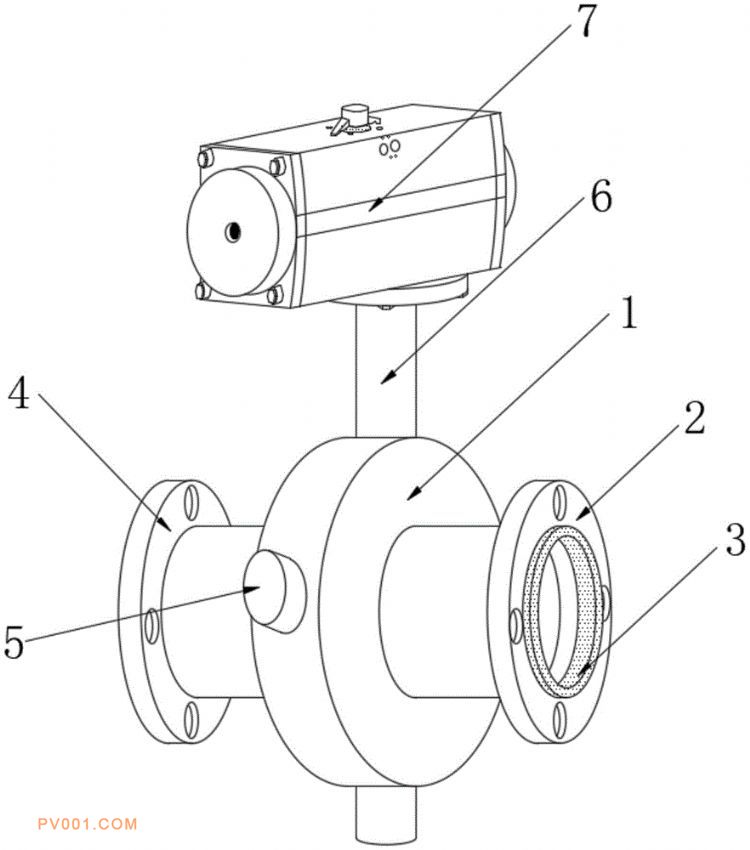

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及阀门技术领域，公开了一种新型内高压节能阀门，为了提高高压阀门的节能性能，所述阀门主体的前侧嵌入设置有防爆密封垫，所述固定套管的顶端固定有气动执行器，所述左套接螺栓的后侧固定有左节能片，所述右套接螺栓的后侧固定有右节能片，所述竖向丝杆通过转动杆与气动执行器转动连接。本实用新型通过气动执行器带动竖向丝杆转动，进一步的通过横向丝杆与竖向丝杆的卡合转动，能够使流出高压出气端的气体能够得到最大化的利用，同时通过将两个节能片密封卡合，在气体输送结束后，能够对输送管道内残留的气体进行密封存留，通安装在阀门主体上的防爆密封垫，能够避免阀门压力过大出现爆裂的情况。
