【专利】电机防水呼吸阀总成机构(专利号:201921188950.6)

专利号：201921188950.6
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡明诚汽车部件有限公司
专利分类号：F16K17/18(20060101)

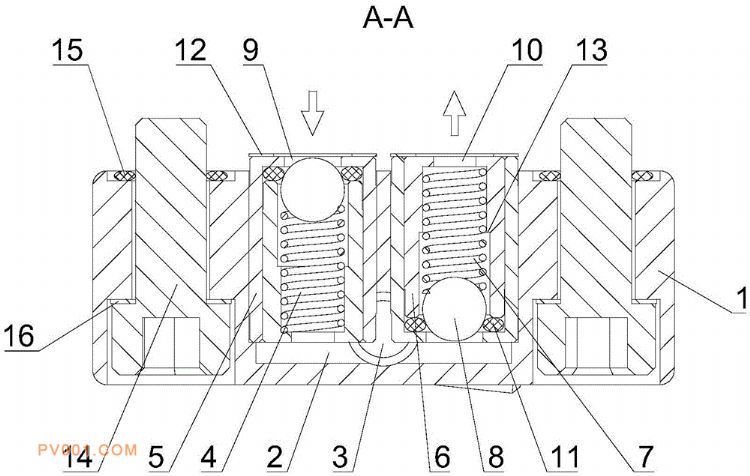

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种电机防水呼吸阀总成机构，其包括安装于电机壳体外的阀体，阀体中开设有容腔，阀体上设置有进出气通道，进出气通道将容腔与外界连通，容腔中设置有两个相反安装的呼吸阀，呼吸阀包括阀座、弹簧座、压力弹簧和阀芯，阀座中开设有单开口内腔，且其端面壁上开设有延伸至外端面的第一透气孔，弹簧座中开设有单开口内腔，且其端面壁上开设有延伸至外端面的第二透气孔，阀芯设置于弹簧座的内腔中，压力弹簧设置于弹簧座的端面壁与阀芯之间，弹簧座开口朝向第一透气孔地过盈压装于阀座的内腔中，阀芯受压力弹簧作用对第一透气孔形成密封。上述总成机构结构简单，原理巧妙，简单安装在电机壳体外即可实现自动调节内腔气压的功能。
