【专利】一种大流量电液比例换向激振两用阀(专利号:201921259961.9)

专利号：201921259961.9
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽理工大学
专利分类号：F16K11/07(20060101)

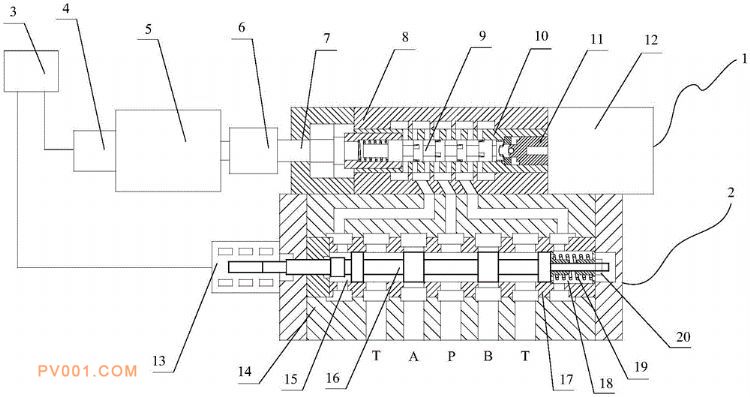

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种大流量电液比例换向激振两用阀，包括阀芯旋转式比例换向阀组件、液动换向阀组件和微处理器，阀芯旋转式比例换向阀组件包括次级阀体、次级阀套、次级阀芯、旋转电机和直线电机，本实用新型涉及液压阀技术领域。该大流量电液比例换向激振两用阀，结构相对简单，改变所述次级阀芯的最右端台肩上的第一弧形切口和第二弧形切口与固定连接于所述限位套内壁的弧形突起块之间的配合关系，使其可定零位，拥有两级轴向位移，第一级位移可实现比例换向模式，第二级位移可实现激振换向模式，能很好地应用于大流量激振液压系统当中，同时可通过比例控制旋转电机的转速和直线电机的推进位移对其振动频率和振动幅值进行高精度比例调节。
