【专利】一种流体控制阀结构(专利号:201920969068.9)

专利号：201920969068.9
专利状态：有权
专利类型：[实用新型]
专利申请人：成都富临精工电子电器科技有限公司
专利分类号：F16K11/052(20060101)

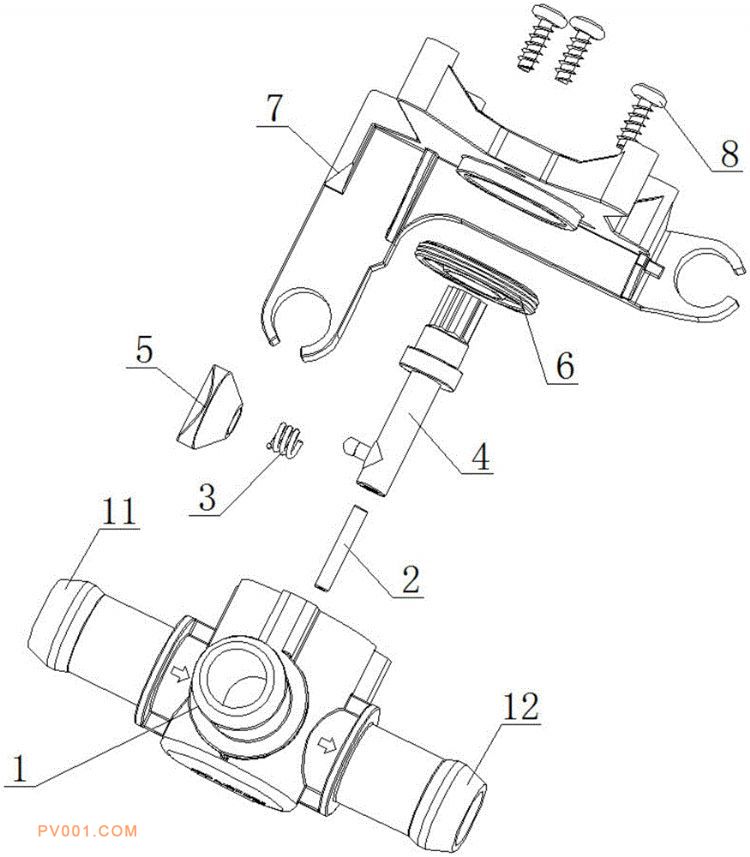

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型提供一种流体控制阀结构，包括外壳(1)、驱动杆(4)和叶片(5)，外壳(1)为中空腔体结构，驱动杆(4)与外壳(1)之间形成相对转动的活动连接结构，叶片(5)位于外壳(1)的中空腔内、且通过驱动杆(4)相对于外壳(1)转动，叶片(5)上的叶片工作面(51)与外壳(1)的中空腔孔壁之间形成动密封结构。本实用新型可取消掉传统流体控制阀结构中的辅助密封件，减少了流体控制阀的零部件数量，降低了流体控制阀的制造装配难度和生产成本，同时，也可有效降低流体介质的流动阻力，减轻介质流过流体控制阀后的能量损失，使流体控制阀的驱动力矩需求得以降低，具有整体结构更简单、抗杂质能力强等突出优点。
