【专利】一种耐高温高压针阀(专利号:201921160336.9)

专利号：201921160336.9
专利状态：有权
专利类型：[实用新型]
专利申请人：沅亨流体科技(昆山)有限公司
专利分类号：F16K1/02(20060101)

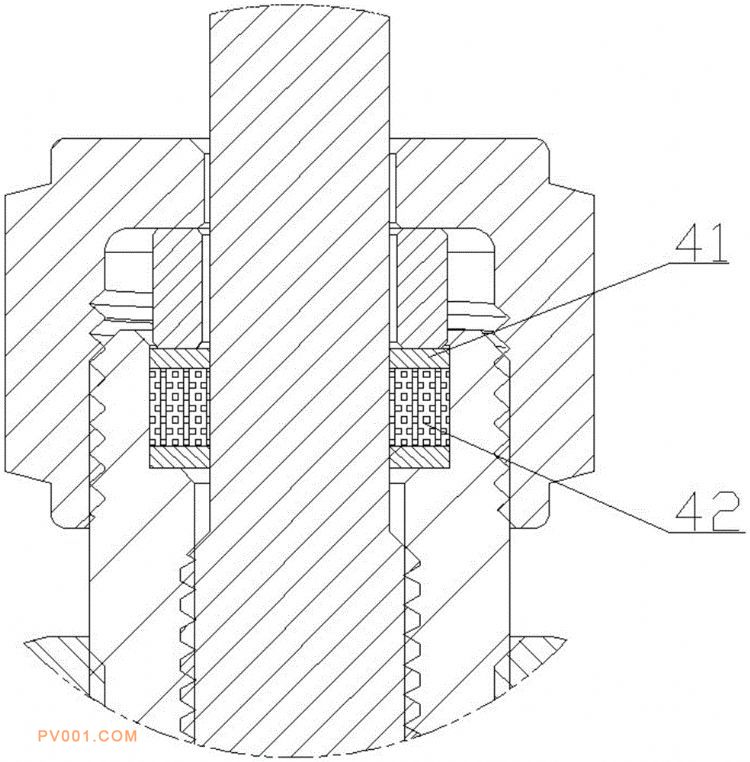

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及了一种耐高温高压针阀，其包括阀体、阀杆、填料螺母、填料以及阀芯。填料内置于阀杆孔内，且围绕着阀杆的外侧壁进行填充。填料由填料螺母进行压紧。在阀体的内侧壁开设有内螺纹，相应地，在阀杆的中段外壁开设有与该内螺纹相适配的外螺纹，以通过旋动阀杆即可改变阀芯相对于过渡腔的位置，从而实现介质进口和介质出口的通/断。填料由耐高温软质填料层以及金属填料层构成，其中，金属填料层设置为2层，且分别压靠于耐高温软质填料层的顶面、底面。在本实用新型所公开的技术方案中，填料设置为复合型结构，这样一来，金属填料层的存在可以有效地减小填料受到高温作用时的蠕变量，确保密封效果的稳定性，减少了后期维护成本。
