【专利】一种节能型中置式机油控制阀(专利号:201921303353.3)

专利号：201921303353.3
专利状态：有权
专利类型：[实用新型]
专利申请人：绵阳富临精工机械股份有限公司
专利分类号：F01L1/344(20060101)

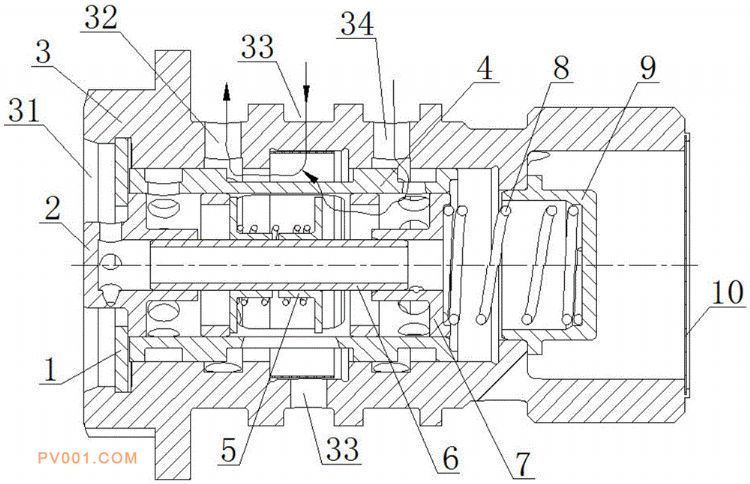

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型提供一种节能型中置式机油控制阀，包括阀外壳(3)、活塞(4)和单向阀(5)，在阀外壳(3)上分别形成第一工作接口(32)、进油口(33)和第二工作接口(34)，活塞(4)安装在阀外壳(3)的中空内腔中、且活塞(4)与阀外壳(3)之间形成相对滑动配合结构，单向阀(5)固定安装在活塞(4)内腔中，在活塞(4)相对于阀外壳(3)滑动过程中，第一工作接口(32)或第二工作接口(34)通过单向阀(5)与进油口(33)连通。本实用新型利用单向阀对流体介质的流向路径进行疏导并进行流向控制，由此可实现2种工作模式，有效地减少对流体介质的消耗；当应用于可变气门正时调节系统时，可提高其相位调节速度。
